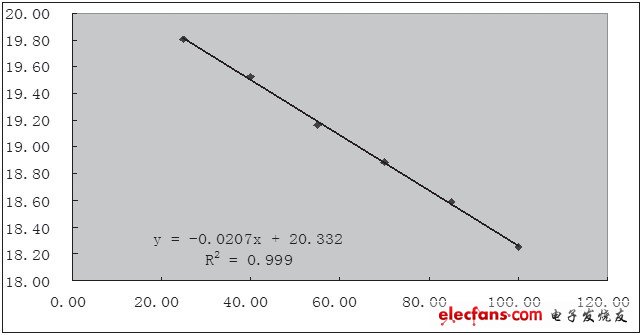

　　圖4 Excel生成的趨勢圖

　　由此可見，一個由4并6串中功率LED組成的光源，在600mA恒流驅動時其正向電壓與結溫的關系為：

　　Vf = -0.0207Tj+ 20.332 (1)

　　Tj= 982.22-48.31Vf (2)

　　式中Vf為LED光源的正向壓降，Tj為結溫。需要注意的是，不同廠家不同規格的LED產品雖然都符合上述趨勢，但具體數據卻有一定的差異，因此更換廠家后規格型號需重新試驗。

　　2 LM3404介紹

　　隨著LED照明應用的發展，國內外廠家推出了很多用于驅動LED的器件。其中美國國家半導體公司推出的LM3404及系列產品就是一款非常適用于中小功率LED光源的恒流驅動芯片。

　　LM3404內置MOS開關管，最大輸出電流1A,效率高達95%.這款芯片采用8引腳SOIC封裝，其中的一條引腳可以利用脈寬調制(PWM)輸入信號控制LED的光亮度。

　　此外，這款芯片可以利用低至0.2V的反饋電壓提供電流檢測功能。輸入電壓6~42V,其內部電路結構如圖5所示。

?

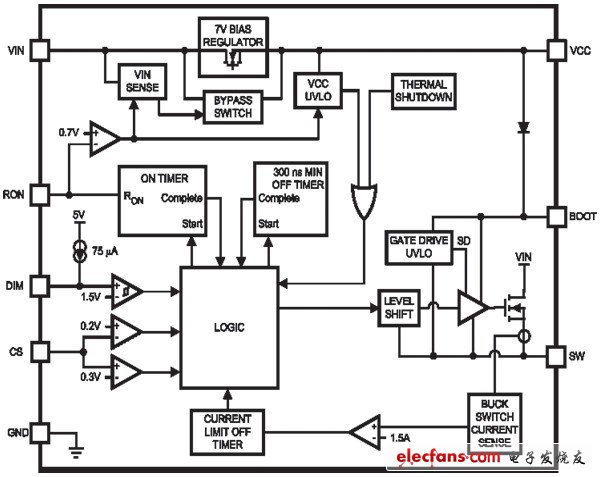

　　圖5 LM3404內部電路結構圖

　　引腳定義：

　　SW:內部MOS管輸出端，一般需外接一個電感和一個肖特基二極管;

　　BOOT:內部MOS管啟動引腳，一般用一個10nF電容與SW端相連;

　　DIM:PWM調光輸入端，通過輸入不同占空比的PWM信號，可調整輸出的平均功率;

　　GND:接地端;

　　CS:反饋引腳，用于設置恒流值;

　　RON:在線控制端，該引腳接地可使芯片停止工作并處于低功耗狀態;

　　VCC:供電引腳，該端由芯片內部提供一個7V電壓，應用時接一個濾波電容到地;

　　VIN:輸入端，電壓范圍6~42V,對于LM3404H范圍為6~75V.

　　LM3404應用十分簡單，一個用LM3404的典型應用如圖6所示。

?

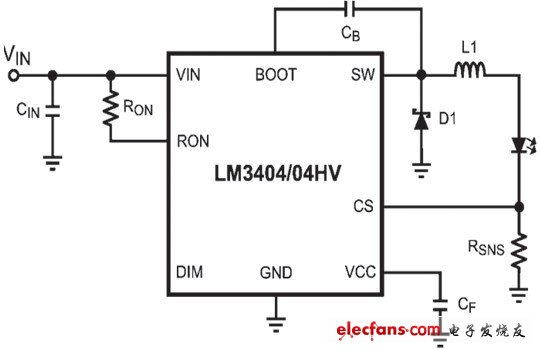

　　圖6 LM3404典型應用電路圖

　　圖中，Rsns為取樣電阻，可根據設計恒流值確定;Ron一般選用100k左右的電阻;可決定開關頻率;L1為輸出電感，可根據設計紋波及開關頻率等參數確定。
