????????引言

　　LED壽命長、效率高是有前提的，即適宜的工作條件。其中影響壽命和發光效率的主要因素是LED的工作結溫。從主流LED廠家提供的測試數據表明，LED的發光效率與結溫幾乎成反比，壽命隨著結溫升高近乎以指數規律降低。因此，將結溫控制在一定范圍是確保LED壽命和發光效率的關鍵。而將結溫控制在一定范圍的手段除散熱措施外，將結溫納入驅動電源的控制參數是十分必要的。

　　1 LED結溫的檢測

　　LED的結溫是指PN結的溫度，實際測量LED的結溫比較困難，但是可以根據LED的溫度特性間接測量。

　　LED的伏安特性和普通的二極管相似。用于白光照明的藍光LED典型的伏安特性如圖1所示。

?

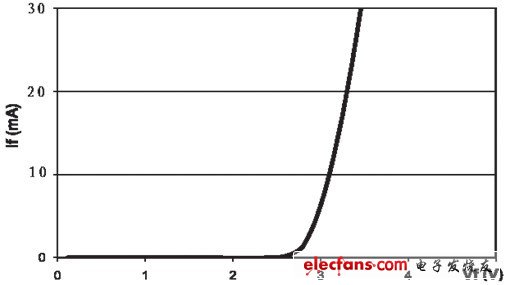

　　圖1 LED的伏安特性

　　LED的伏安特性和其它二極管一樣具有負溫度系數的特點，即在結溫升高時I/V曲線出現左移現象，如下圖所示。

?

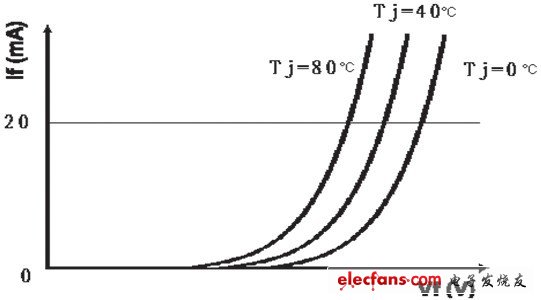

　　圖2 伏安特性的溫度特性

　　一般LED的結溫每升高1°C ,I/V曲線會向左平移1.5~4mV,假如所加的電壓為恒定，那么顯然電流會增加，電流增加只會使它的結溫升得更高，甚至導致惡性循環。所以，目前LED驅動電源一般設計為恒流供電。

　　根據I/V曲線隨結溫升高左移的規律，在恒流供電的情況下，測量LED的正向電壓就可以推算LED結溫。

　　在實際應用中，往往不需要確定LED結溫的特別精確的數值，此時可以用試驗的方法確定整體燈具LED光源結溫的估算數值。以一個12W筒燈為例，光源部分由4并6串中功率LED組成，其電路連接形式如下：

?

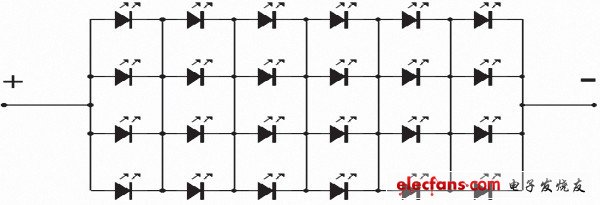

　　圖3 LED光源電路連接圖

　　確定正向電壓與結溫的關系的試驗步驟為：1)將光源置入恒溫箱中;2)設置恒溫箱的溫度;3)待恒溫箱內溫度充分平衡穩定后，在光源兩端接入恒流源;4)迅速測量光源的正向電壓并記錄;5)重復上述步驟1)~(4)，恒溫箱溫度由低到高，測得多點數據。

　　按上述步驟，對12W筒燈光源進行三次測量，數據如下：

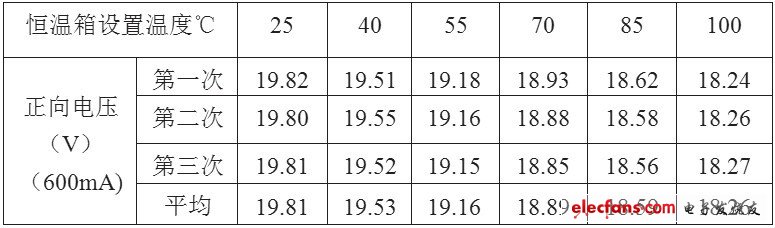

　　表1 LED正向壓降與結溫的測量數據

?

　　由表1可以看出，測量數據的一致性和規律性很明顯。
