PLD設計速成（6）-編譯和布線
2012年05月18日 17:08 來源：本站整理 作者：秩名 我要評論(0)
我們先要指定所用芯片的型號，

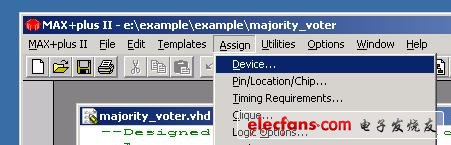

菜單：Assign->Device
如下圖
將彈出一窗口

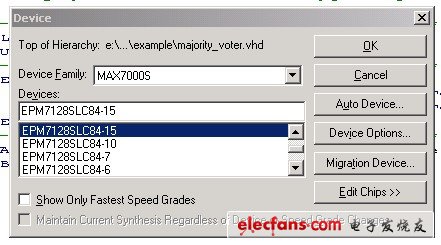

(注意把show only fastest speed grades前的鉤去掉,否則看不到EPM7128SLC84-15)
在Debice Family 中選擇MAX7000S
DEVICE選擇EPM7128SLC84-15
再指定芯片的管腳(也就是把你設計的IO口如L1，L2指定到芯片對應的管腳上如10，9)

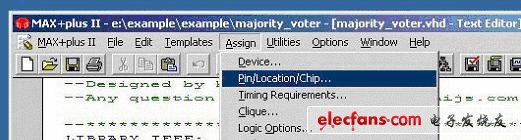

Assign->Pin/Location/Chip(也可以在空白處點右鍵，選Assign->Pin/Location/Chip)
將彈出下圖窗口：

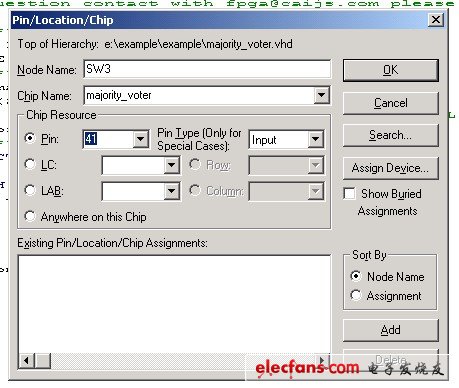

在Node Name 中添入SW3
Chip Resource 下的Pin中輸入管腳41
在Pin type中輸入input
點ADD
