MAX14984增強型VGA端口保護器

2012年07月19日 14:11 電子發燒友 作者:灰色天空 用戶評論(0

  MAX14984是一款完備的VGA端口保護器,帶有雙路USB電源開關。該器件提供檢測顯示器插入/拔出的所有電路,檢測到顯示器插入后可自動連接圖形控制器。除常規的VGA信號外,可切換的5V輸出為VGA端口提供高達55mA的電流

  MAX14984帶有低電平有效的使能輸入,控制兩個5V USB開關。每個開關可提供500mA電流,VCC壓差小于250mV,并具有短路故障保護。當在某路輸出檢測到故障條件時,對應的低電平有效故障指示輸出產生報警。

  寬帶模擬開關優于RGB通道對VESA上升/下降時間的要求。行、場同步(H/V)緩沖器轉換邏輯電平,以支持+2.5V至+5.0V CMOS或TTL兼容的圖形控制器,滿足VESA所要求的±8mA驅動能力。內部2.5V穩壓器和顯示器端的上拉電阻將DDC電壓轉換成兼容于低壓圖形控制器的電平。

  MAX14984在所有VGA和USB輸出提供±8kV人體模式(HBM) ESD保護,器件采用24引腳(4mm x 4mm) TQFN封裝,工作在-40°C至+85°C擴展級溫度范圍。

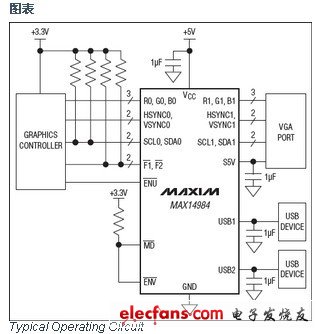

  關鍵特性

  提高設計靈活性

  當VCC = 0V時,為圖形控制器提供保護

  外部上拉電阻將DDC通道匹配到圖形控制器電源

  最多可支持2個USB口

  高度集成

  S5V可為VGA端口提供+5V、55mA供電

  DDC輸出的內部上拉電阻連接至S5V

  6pF (典型值) RGB電容

  顯示器端SYNC信號驅動10pF、2.2kΩ負載時具有2.1ns (典型值) tR/tF

  可源出/吸收8mA電流,滿足速度要求

  VGA和USB輸出提供較高的ESD保護

  ±8kV人體模式(HBM)

  節省電路板空間

  內置USB開關

  +5V輸出,提供500mA驅動時具有250mV (最大值) IR壓降

  電流限制/熱保護

  4mm x 4mm、24引腳TQFN封裝
