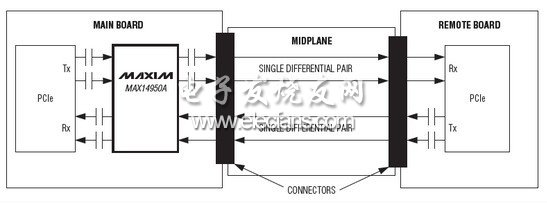

MAX14950A雙均衡器/轉接驅動器改進的PCI Express ?(PCIe)的通過提供可編程輸入均衡的信號完整性 。此功能可以減少確定性抖動和redrives重建去加重電路板在高頻率的損失進行補償的電路。 該器件包含兩個相同通道均衡的PCIe(8GT / s)的第三代，第二代(5GT / s的)，和Gen 設備許可證關鍵的PCIe元件的最佳位置，并允許長距離的帶狀線，微帶或電纜。 我(2.5GT / s)的信號和功能電氣閑置和接收器檢測。 MAX14950A是在一個小的，40針，5.0毫米x5.0毫米TQFN封裝包，優化布局和最小的空間要求流過的痕跡。它指定了0 ° C至+70 ° C商業級工作溫度范圍。
關鍵特性
創新的設計，消除了需要昂貴的外部元件
+3.3 V單電源供電
增加向后兼容的應用程序設計的靈活性
優化的PCIe第三代(8GT / s的)和第二代(5GT / s)的信號，并代我(2.5GT / s的)信號兼容
集成性能的高級別
隨著160ps(典型值)傳輸延遲非常低的延遲
第三代(8GT / s的)的PCIe標準輸入/輸出回波損耗
四個級別的可編程輸入均衡
8級可編程輸出重點
電器空閑檢測
接收器檢測允許完全透明的操作
空間敏感的應用的理想選擇
片上的50Ω輸入/輸出端子
40針，5.0毫米x5.0毫米的TQFN封裝
