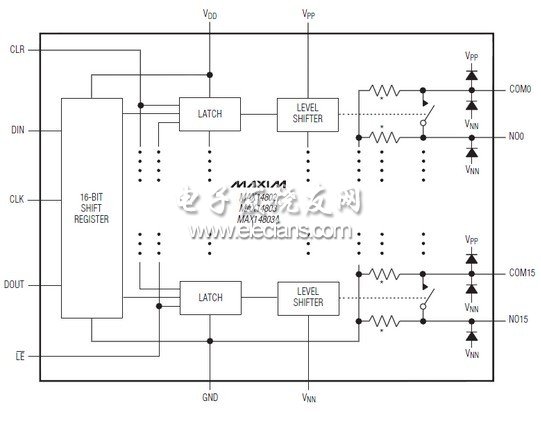

MAX14802/MAX14803/MAX14803A可為超聲成像和打印機應用提供16通道高壓開關。該系列器件采用HVCMOS工藝，提供16個高壓低電荷注入SPST開關，由數字接口控制。數據移入內部16位移位寄存器，并通過帶使能和清除輸入的可編程鎖存器保持?jǐn)?shù)據。上電復位功能確保所有開關在上電時為打開狀態。

　　MAX14802/MAX14803/MAX14803A采用寬范圍的高電壓供電，包括：VPP/VNN = +100V/-100V、+200V/0V或+40V/-160V。數字接口工作于獨立的+2.7V至+5.5V VDD電源。數字輸入DIN、CLK、低電平有效的LE以及CLR采用VDD電源電壓供電。

　　MAX14803/MAX14803的每個切換端具有集成的35kΩ泄漏電阻，用于對容性負載進行放電。MAX14802/MAX14803/MAX14803A提供集成的鉗位二極管，用于過壓保護，防止正向電壓過沖。

　　MAX14802/MAX14803采用48引腳TQFP封裝，所有器件都工作于0°C至+70°C商業級溫度范圍。

　　MAX14803A采用100焊球晶片級封裝(WLP)封裝，所有器件都工作于-40°C至+85°C商業級溫度范圍。

　　關鍵特性

　　集成的過壓保護

　　20MHz串行接口(5V)

　　HVCMOS工藝可提供高性能

　　獨立編程的高壓模擬開關

　　極低的5μA (典型值)靜態電流

　　直流至20MHz低壓模擬信號頻率范圍

　　2.7V至5.5V邏輯電源電壓

　　低電荷注入、低電容RL開關

　　在5MHz (RL = 50Ω)下，關斷隔離為-77dB (典型值)

　　串行接口可實現菊鏈連接

　　靈活的高壓電源(VPP - VNN = 250V)
