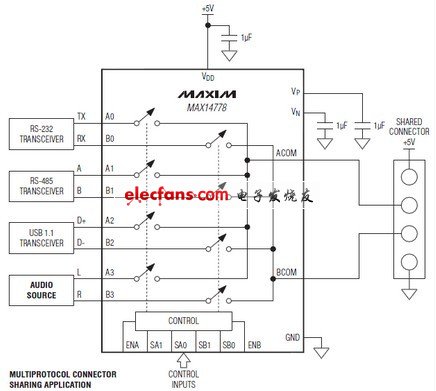

MAX14778雙4:1模擬多路復用器支持高達±25V的模擬信號，用一個3.0至5.5V的電源。每個多路復用器具有單獨的控制輸入允許獨立的開關，使相同的連接器引腳復用不同的通信信號設備的理想選擇。擴展±6KV(人體模型)ESD保護，使直接連接電纜和連接器。
MAX14778具有低電阻和3MΩ(典型值)的平整度，以最大限度地在整個共模電壓范圍內的信號完整性1.5Ω(最大)。每個多路復用器可以進行高達300mA的連續(xù)電流，通過在兩個方向上的多路復用器。
MAX14778支持全速USB1.1信號(12Mbps)和RS- 485的數(shù)據(jù)傳輸速率高達20Mbps的開關。
MAX14778是20針(采用5mm x 5mm)TQFN封裝，規(guī)定工作在-40 ° C至+85° C擴展級溫度范圍。
關鍵特性
±25V信號范圍
單3.0V至5.5V的電源
兩個獨立的多路復用器
RON1.5Ω(最大)
3MΩRON平坦度(典型值)
300毫安最大電流通過復用器
78pF輸入電容
75MHz的大信號帶寬
休息前先操作
A_和B_引腳上的擴展的ESD保護
±6kV的人體模型(HBM)
