描述
LTC5584 是一款直接轉換正交解調器，專為 30MHz 至 1.4GHz 頻率范圍內的高線性度接收器應用而優化。該器件也可在 10MHz 至 30MHz 以及 1.4GHz 至 2GHz 的頻率范圍內使用，而性能則有所降低。它適合于那些將一個 RF 信號直接轉換為具 530MHz 或更高帶寬的I 和 Q 基帶信號的通信接收機。LTC5584 內置平衡 I 和 Q 混頻器、LO 緩沖放大器和一個精準的高頻正交移相器。此外，LTC5584 還提供了 4 個用于 IIP2 和 DC偏移校正的模擬控制電壓接口引腳，從而極大地簡化了系統校準。
LTC5584 的高線性度可為接收機提供出色的無雜散動態范圍。這款直接轉換解調器能免除增設中頻 (IF) 信號處理的需要以及對應的鏡頻濾波與 IF 濾波要求。這些 I/Q 輸出可直接連接至通道選擇濾波器 (LPF) 或基帶放大器。
特點
530MHz 或更高的 I/Q 帶寬
高 IIP3：31dBm (在 450MHz)，28dBm (在 900MHz)
高 IIP2：70dBm (在 450MHz)，65dBm (在 900MHz)
用戶可調 IIP2 至 >80dBm
用戶可調整 DC 偏移零點
高輸入 P1dB：13.1dBm (在 900MHz)
鏡頻抑制：45dB (在 900MHz)
噪聲指數：
9.9dB (在 450MHz)
10dB (在 900MHz)
轉換增益：
5.4dB (在 450MHz)
5.7dB (在 900MHz)
停機模式
工作溫度范圍 (TC)：-40℃ 至 105℃
24 引腳 4mm x 4mm QFN 封裝

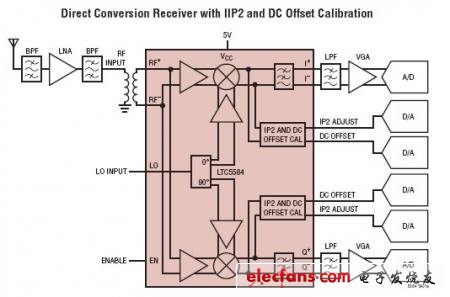

典型應用
?
?
應用
寬帶 DPD 接收機
點對點寬帶無線電設備
高線性度直接轉換 I/Q 接收機
鏡頻抑制接收機
