DS1775,DS1775R微型數字溫度計及溫度監控器

2013年05月31日 10:19 電子發燒友網 作者:灰色天空 用戶評論(0

DS1775數字溫度計和恒溫器采用小巧的5引腳SOT23封裝,在-10°C至+85°C溫度范圍內具有±2°C精度。溫度計數據采用2進制補碼格式,具有9至12位分辨率(用戶可編程),通過2線串行總線讀出。DS1775具有8個不同的硬件連線地址,允許多達8個DS1775器件工作在同一條總線上。8種類型的DS1775分別為:

DS1775提供溫控器功能,具有用戶可編程的過溫(TOS)和欠溫(THYST)門限,保存在片內SRAM中。兩個門限提供可編程的溫控器滯回:當測量溫度超過TOS時,溫控器輸出有效,并保持有效直到測量溫度降至THYST以下。

DS1775功能上兼容于DS75和LM75。

關鍵特性

小巧的5引腳SOT23封裝

-10°C至+85°C溫度范圍內具有±2°C精度

測量溫度范圍-55°C至+125°C (-67°F至+257°F)

9至12位用戶可配置的分辨率

專用溫控器邏輯輸出

用戶可編程的溫控器設置

數據傳輸采用2線/SMBus接口

8個地址型號允許8片DS1775工作于同一條總線

與DS75和LM75功能上兼容

2.7V至5.5V電源范圍

圖表

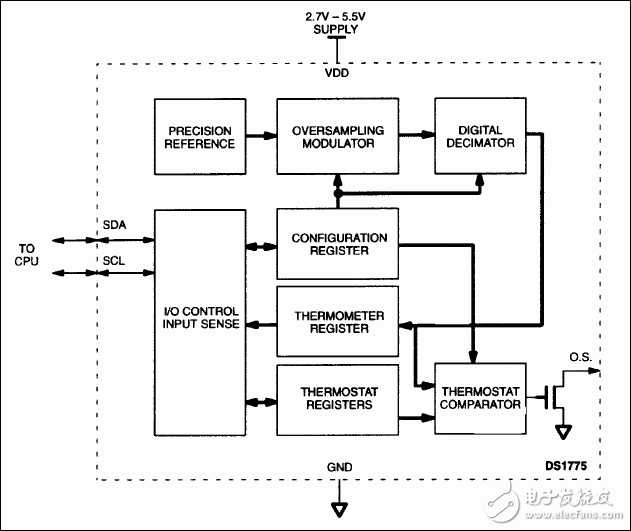

DS1775、DS1775R:功能原理框圖

功能原理框圖
