pt100檢測電路,Pt100鉑電阻測溫電路經驗

2017年10月26日 14:14 網絡整理 作者: 用戶評論(0

  PT100是一種正溫度系數的熱敏電阻。說到什么是正溫度系數?就必須要結合負溫度系數來講了。隨著溫度的升高,電阻的阻值變大,就是正溫度系數的熱敏電阻,相反,如果隨著溫度的升高,電阻的阻值變小,就是負溫度系數的熱敏電阻。

  PT100之所以應用很廣泛,不僅是因為它可以測的溫度范圍寬(零下幾十度到零上幾百度),還因為它的線性度非常好。“線性度”,說的直白一點就是溫度每變化一度,電阻的阻值升高的幅度是基本相同的。這樣,就大大的簡化了我們的程序。

  Pt100鉑電阻測溫電路經驗

  pt100檢測電路,Pt100鉑電阻測溫電路經驗

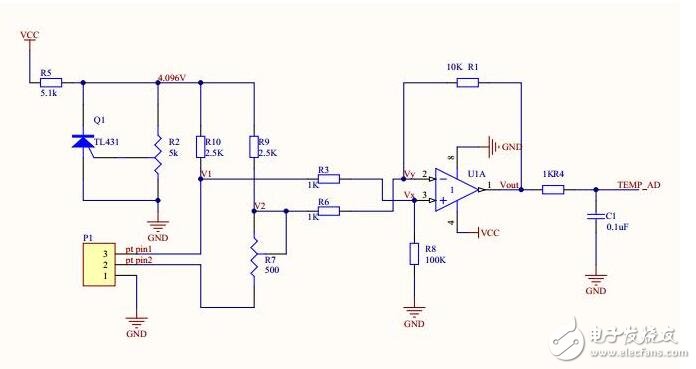

  P100電壓采集放大電路:前半部分是4.096V恒壓源電路,然后是一個橋式電壓采樣電路,后面是一個電壓放大電路。

  一 4.096V恒壓源電路

  因Vref = 2.5V,故有4.096 = (1 + R1/R2)*2.5,得出R1/R2 = 1.6384,可以通過調節滑動變阻器實現。

  二 橋式電壓采樣電路

  這是一個橋式電壓采樣電路,其原理是將V2作為參考電壓,通過V1的變化去得到一個相對的電壓數值,這樣就能得到PT100的電阻數值,從而得到當前溫度數值。

  其中相對數值是通過R7去調節,可以是任意,其R7的主要作用還是在校準溫度使用。

  根據項目需要,現在使用的R7的阻值是138.5002Ω,也就是PT100在100攝氏度是的溫度數值。

  三 電壓放大電路

  分析電路:

  1 根據“虛斷”原則,流過R3和R8電流相等 (V1 - Vx)/R3 = Vx/R8

  2 根據“虛斷”原則,流過R6和R1電流相等(V2-Vout)/(R6 +R1)= (V2-Vy)/R6

  3 根據“虛短”原則,Vy = Vx

  4 根據這3個公式得出:11V1-10V2 =Vout

  理想要的數值是10倍的放大倍數,但是現在在輸出端多了減了V1,根據模擬的數值可知,V1的取值范圍是0.215 - 0.36835241646對應溫度范圍是44.032 - 75.43。 所以對得到的電壓數值要電壓補償,其補償后的數值參考表格。
