金屬導體置于變化著的磁場中，導體內就會產生感應電流，稱之為電渦流或渦流。這種現象稱為渦流效應。渦流式傳感器就是在這種渦流效應的基礎上建立起來的。

　　轉換電路

　　由渦流式傳感器的工作原理可知，被測量數變化可以轉換成傳感器線圈的品質因素Q、等效阻抗Z和等效電感L的變化。轉換電路的任務是把這些種參數轉換為電壓或電流輸出。總的來說，利用Q值的轉換電路使用較少，這里不作討論。利用z的轉換電路一般用橋路，它屬于調幅電路。利用L的轉換電路一般用諧振電路，根據輸出是電壓幅值還是電壓頻率，諧振電路又分為調幅和調頻兩種。

　　渦流式傳感器的變換原理，是金屬導體在交流磁場中的渦電流效應。

　　如圖1所示，金屬板置于一只線圈的附近，它們之間相互的間距為δ。

　?。?）高頻反射式渦流傳感器。

　　如圖1所示，

　　高頻（》1 MHz）激勵電流i0產生的高頻磁場作用于金屬板的表面，由于集膚效應，在金屬板表面將形成渦電流。

　?。?） 低頻透射式渦流傳感器

　　低頻透射式渦流傳感器的工作原理如圖2所示。

　?。?）互感型差動變壓器式電感傳感器

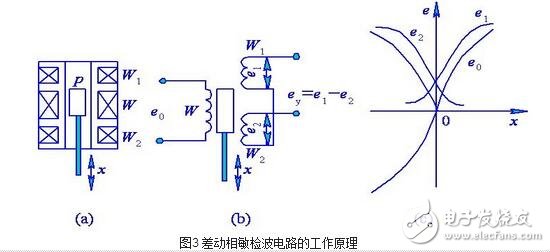

　　差動變壓器式電感傳感器是常用的互感型傳感器，其結構形式有多種，以螺管型應用較為普遍，其結構及工作原理如圖3（a）、（b）所示。

　　渦流式傳感器的特點是結構簡單、易于進行非接觸的連續測量，靈敏度較高，適用性強，因此得到了廣泛的應用。
