放大電路在放大信號時，總有兩個電極作為信號的輸入端，同時也應有兩個電極作為輸出端。根據半導體三極管三個電極與輸入、輸出端子的連接方式，可歸納為三種：共發射極電路、共基極電路以及共集電極電路。圖15-8 所示就是這三種電路的接法。
這三種電路的共同特點是，它們各有兩個回路，其中一個是輸入回路，另一個是輸出回路，并且這兩個回路有一個公共端，而公共端是對交流信號而言的。它們的區別在于：共發射極電路管子的發射極是公共端，信號從基極與發射極之間輸入，而從集電極和發射極之間輸出;共基極電路則以基極作為輸入、輸出端的公共端;共集電極電路則以集電極作為輸入、輸出的共公端，因為它的輸出信號是從發射極引出的。所以又把共集電極放大電路稱為 射極輸出器。
在晶體三極管放大電路中，由于它與外部電源電壓、信號電源及元件的組合不同，所以它的工作特性也不同。按照輸入電路與輸出電路的交流信號公共端的不同，可分為共基極、共發射極、共集電極三種基本放大電路。以下是晶體三極管基本放大電路的性能比較表：
三極管的三種放大電路：
共基極放大電路

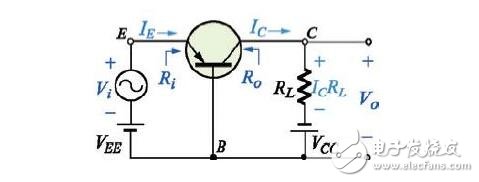

共基極的放大電路，如圖1所示，
圖1 共基極放大電路
主要應用在高頻放大或振蕩電路，其低輸入阻抗及高輸出阻抗的特性也可作阻抗匹配用。電路特性歸納如下：
輸入端（EB之間）為正向偏壓，因此輸入阻抗低（約20～200 ）
輸出端（CB之間）為反向偏壓，因此輸出阻抗高（約100k～1M ）。
電流增益：
雖然AI小于1，但是RL / Ri很大，因此電壓增益相當高。
功率增益：
由于AI小于1，所以功率增益不大。
共發射極放大電路
共發射極的放大電路，如圖2所示。
圖2 共發射極放大電路
因具有電流與電壓放大增益，所以廣泛應用在放大器電路。其電路特性歸納如下：
輸入與輸出阻抗中等（Ri約1k～5k ；RO約50k）。
電流增益：

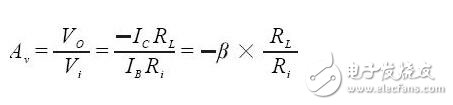

電壓增益：
負號表示輸出信號與輸入信號反相（相位差180°）。
功率增益：
功率增益在三種接法中最大。
共集電極放大電路
共集電極放大電路，如圖3所示，
圖3 共集電極放大電路
高輸入阻抗及低輸出阻抗的特性可作阻抗匹配用，以改善電壓信號的負載效應。其電路特性歸納如下：
輸入阻抗高（Ri約20 k ）；輸出阻抗低（RO約20 ）。
電流增益：
電壓增益：
電壓增益等于1，表示射極的輸出信號追隨著基極的輸入信號，所以共集極放大器又稱為射極隨耦器（emitter follower）。功率增益Ap = AI × Av≈β ，功率增益低。
三極管三種放大電路特性比較
共發射極放大電路偏壓
圖4 自給偏壓方式
又稱為基極偏壓電路，最簡單的偏壓電路，穩定性差，容易受β值的變動影響，溫度每升高10℃時，逆向飽和電流ICO增加一倍。溫度每升高1℃時，基射電壓VBE減少2.5mV ，β隨溫度升高而增加（影響最大） 。
圖5 帶電流反饋的基極偏壓方式
三極管發射極加上電流反饋電阻，特性有所改善，但還是不太穩定。
圖6 分壓式偏置電路
此為標準低頻信號放大原理圖電路，其R1（下拉電阻）及R2為三極管偏壓電阻，為三極管基極提供必要偏置電流，R3為負載電阻，R4為電流反饋電阻（改善特性），C3為旁路電容，C1及C3為三極管輸入及輸出隔直流電容（直流電受到阻礙），信號放大值則為R3/R4倍數。設計上注意： 三極管Ft值需高于信號放大值與工作頻率相乘積，選擇適當三極管集電極偏壓、以避免大信號上下頂部失真，注意C1及C3的容量大小對低頻信號（尤其是脈波）有影響。在R4并聯一個C2，放大倍數就會變大。而在交流時C2將R4短路。
放大電路的三種組態比較：
放大電路的三種組態如何判別，怎么做三種組態比較，放大電路的三種組態有什么特點和用途。
1、三種組態的判別
以輸入、輸出信號的位置為判斷依據：
信號由基極輸入，集電極輸出——共射極放大電路
信號由基極輸入，發射極輸出——共集電極放大電路
信號由發射極輸入，集電極輸出——共基極電路
2、三種組態的比較
3、三種組態的特點及用途
共射極放大電路：
電壓和電流增益都大于1，輸入電阻在三種組態中居中，輸出電阻與集電極電阻有很大關系。適用于低頻情況下，作多級放大電路的中間級。
共集電極放大電路：
只有電流放大作用，沒有電壓放大，有電壓跟隨作用。在三種組態中，輸入電阻最高，輸出電阻最小，頻率特性好?？捎糜谳斎爰墶⑤敵黾壔蚓彌_級。
共基極放大電路：
只有電壓放大作用，沒有電流放大，有電流跟隨作用，輸入電阻小，輸出電阻與集電極電阻有關。高頻特性較好，常用于高頻或寬頻帶低輸入阻抗的場合，模擬集成電路中亦兼有電位移動的功能。
