一文讀懂三極管的符號、分類及如何判斷極性

2017年02月28日 11:24 網站整理 作者:佚名 用戶評論(0

三極管,全稱應為半導體三極管,也稱雙極型晶體管、晶體三極管,是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號, 也用作無觸點開關。晶體三極管,是半導體基本元器件之一,具有電流放大作用,是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結,兩個PN結把整塊半導體分成三部分,中間部分是基區,兩側部分是發射區和集電區,排列方式有PNP和NPN兩種。

一、三極管的電路符號

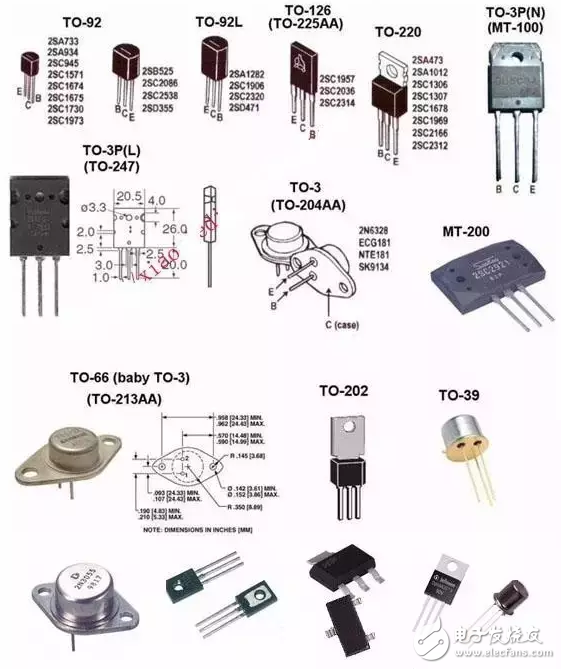

二、三極管的分類

a.按頻率分:高頻管和低頻管

b.按功率分:小功率管,中功率管和的功率管

c.按機構分:PNP管和NPN管

d.按材質分:硅管和鍺管

e.按功能分:開關管和放大

三、用萬用表判斷半導體三極管的極性和類型(用指針式萬用表)

a.先選量程:R﹡100或R﹡1K檔位。

b.判別半導體三極管基極:

用萬用表黑表筆固定三極管的某一個電極,紅表筆分別接半導體三極管另外兩各電極,觀察指針偏轉,若兩次的測量阻值都大或是都小,則改腳所接就是基極(兩次阻值都小的為NPN型管,兩次阻值都大的為PNP型管),若兩次測量阻值一大一小,則用黑筆重新固定半導體三極管一個引腳極繼續測量,直到找到基極。

c.判別半導體三極管的c極和e極:

確定基極后,對于NPN管,用萬用表兩表筆接三極管另外兩極,交替測量兩次,若兩次測量的結果不相等,則其中測得阻值較小得一次黑筆接的是e極,紅筆接得是c極(若是PNP型管則黑紅表筆所接得電極相反)。

d.判別半導體三極管的類型。

如果已知某個半導體三極管的基極,可以用紅表筆接基極,黑表筆分別測量其另外兩個電極引腳,如果測得的電阻值很大,則該三極管是NPN型半導體三極管,如果 測量的電阻值都很小,則該三極管是PNP型半導體三極管。

四、半導體三極管的好壞檢測

a.先選量程:R﹡100或R﹡1K檔位

b.測量PNP型半導體三極管的發射極和集電極的正向電阻值。

紅表筆接基極,黑表筆接發射極,所測得阻值為發射極正向電阻值,若將黑表筆接集電極(紅表筆不動),所測得阻值便是集電極的正向電阻值,正向電阻值愈小愈好。

c.測量PNP型半導體三極管的發射極和集電極的反向電阻值。

將黑表筆接基極,紅表筆分別接發射極與集電極,所測得阻值分別為發射極和集電極的反向電阻,反向電阻愈小愈好。

d.測量NPN型半導體三極管的發射極和集電極的正向電阻值的方法和測量PNP型半導體三極管的方法相反。
