PTC線性熱敏電阻工作原理
特點
1. WMZ58A 線性熱敏電阻玻璃封裝系列產品為軸向引線玻璃封裝型
2. 主體基質材料是半導體硅單晶，又稱硅熱敏電阻(Silicon PTC Thermistors)
3. 電阻值隨溫度增加呈線性上升，又稱線性正溫度系數熱敏電阻器或LPTC熱敏電阻
4. 耗散系數：2.5~5mW/℃
5. 最大工作電流：Iopr=1.0mA
6. 穩定性：年變化率≤0.01℃/年
7. 溫度系數：α25/50≥0.7%/℃,即α25/50≥7000PPM
8. 額定功率：10mW
9. 使用溫度范圍：-50~+150℃
10. 精度高1%,2%,5%
11. 體積小、結構堅固、便于自動化安裝
12. 玻璃封裝，可在高溫和高濕等惡劣環境下使用
應用范圍
1. 汽車工業溫度檢測及控制
2. 家用電器的溫度檢測及控制
3. 精密電路和晶振器溫度補償
4. 微馬達調速控制
5. 醫療器械溫度檢測及控制制
外形尺寸(單位:mm)
| 常用玻封線性熱敏電阻WMZ58A規格：可替代NXP(PHILIPS) KTY81,KTY82,KTY83,KTY84,KTY85 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WMZ58B參數介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

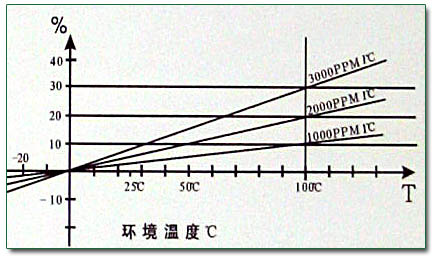

| ①、什么叫溫度系數
答:溫度系數是指線性熱敏電阻隨溫度的升，降相應的阻值高，低變化率。例:常溫(25度)1K?? 300OPPM的熱敏電阻，每溫度變化1度，阻值變化0.3%,當溫度由25度升至105度時，阻值由lK變?yōu)閘K X(l+0.3%X(l05-25))=1.240K。溫度系數越大，阻值變化率也大。 ?? 阻值變化率除了由廠家生產時由溫度系數決定，用戶在電路設計時也可以增大集成放大器的增益，增大變化率(PPM);用普通電阻與熱敏電阻串、并聯，可降底變化率 (PPM)。 ②、什么叫正溫度線性熱敏電阻? 答:普遍熱敏電阻部存在阻、溫的非線性變化，需要設計線性補償電路。本產品能在-40度-250度區域內保持阻、溫的線性變化，從而簡化電路。目前，普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這萬面的應用領域。 ③、設計、試用該產品時還有什么萬便之處? 答:同一檔溫度系數的熱敏電阻可以串、并使用，其阻溫特性不變，例:lK 2OOOPPM，可串聯成2K 2O0OPPM或并聯成500Ω 20OOPPM，給電路實驗提供萬便，可以獲得最佳數據，便于訂單，批量生產。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WMZ58B型號規格 可替代KOA公司 LT1/4C,LT1/6C,LP1/8C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
規格型號 |
阻值 |
精度 |
溫度系數 |
封裝 |
替代進口型號 |
|
（Ω）at25℃ |
R25 | ||||
|
WMZ58B-95-2000 |
95 |
3% |
2000PPM |
1/4W* |
|
|
WMZ58B-100-2000 |
100 |
1%,3% |
2000PPM |
1/4W |
|
|
WMZ58B-105-2000 |
105 |
1%,3% |
2000PPM |
1/4W* |
|
|
WMZ58B-145-3900 |
145 |
1% |
3900PPM |
1/4W |
|
|
WMZ58B-185-2000 |
185 |
3% |
2000PPM |
1/4W* |
|
|
WMZ58B-190-1500 |
190 |
3% |
1500PPM |
1/4W* |
|
|
WMZ58B-195-1500 |
195 |
3% |
1500PPM |
1/4W* |
|
|
WMZ58B-197-2000 |
197 |
3% |
2000PPM |
1/4W* |
|
|
WMZ58B-200-2800 |
200 |
1%,3% |
2800PPM |
1/4W* |
|
| WMZ58B-200-3500 | 200 at 0℃ |
1% |
3500PPM |
1/6W |
SDT101A |
|
WMZ58B-270-2800 |
270 |
1%,3% |
2800PPM |
1/4W |
|
|
WMZ58B-365-2000 |
365 |
3% |
2000PPM |
1/6W* |
|
|
WMZ58B-390-1500 |
390 |
1%,3% |
1500PPM |
1/4W* |
|
|
WMZ58B-390-2400 |
390 |
3% |
2400PPM |
1/6W* |
|
|
WMZ58B-390-3000 |
390 |
3% |
3000PPM |
1/6W* |
|
|
WMZ58B-395-2400 |
395 |
1%,3% |
2400PPM |
1/4W* |
|
|
WMZ58B-400-3500 |
400 |
3% |
3500PPM |
1/4W* |
|
|
WMZ58B-820-4500 |
820 |
1% |
4500PPM |
1/6W* |
|
|
WMZ58B-1000-2000 |
1000 |
1%,3% |
2000PPM |
1/4W* |
|
|
WMZ58B-1000-3000 |
1000 |
1%,3% |
3000PPM |
1/6W* |
|
|
WMZ58B-1000-3600 |
1000 |
0.1%?,1% |
3600PPM |
1/6W* |
|
|
WMZ58B-2000-3000 |
2000 |
1%,3% |
3000PPM |
1/6W* |
|
|
WMZ58B-2000-4500 |
2000 |
0.1%?,1% |
4500PPM |
1/8W* |
|
|
WMZ58B-3000-3000 |
3000 |
1%,3% |
3000PPM |
1/4W* |
|
|
WMZ58B-3000-4000 |
3000 |
1% |
4000PPM |
1/8W* |
|
|
WMZ58B-3600-1500 |
3600 |
1%,3% |
1500PPM |
1/4W* |
|
|
WMZ58B-5000-3000 |
5000 |
1%,3% |
3000PPM |
1/6W* |
|
|
WMZ58B-10000-1500 |
10000 |
1%,3% |
1500PPM |
1/4W* |
|
|
WMZ58B-10000-2000 |
10000 |
1%,3% |
2000PPM |
1/6W* |
|
|
WMZ58B-20000-3000 |
20000 |
1%,3% |
3000PPM |
1/4W |
|
|
WMZ58B-50000-2000 |
50000 |
1%,3% |
2000PPM |
1/4W* |
注：1/4W* *表示為常用規格，不帶*標志的為非標準規格一般需要定做。
LPTC 線性熱敏電阻在電路中的應用

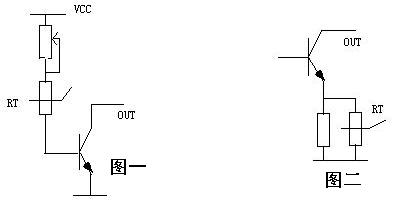

一、溫度補償電路
一、溫度——電壓轉換電路
三、常用LPTC電路方框圖
