英飛凌的ICL8001G工作原理與應用

2011年10月12日 17:46 本站整理 作者:路秋生 用戶評論(0

   世界上一些半導體集成電路生產制造公司紛紛推出有關LED可控硅調光控制集成電路。下面介紹由英飛凌( Infineon)公司新推出的LED 可控硅( TRA IC)調光控制集成電路ICL8001G的工作原理與典型應用。

  1 LED照明與LED可控硅( TRAIC)調光控制

  LED的發光原理就是將電能轉換為光的過程, 將電流通過化合物半導體, 通過電子與空穴的結合, 過剩的能量將以光的形式釋出, 達到發光的效果。通過LED的正向電流越大則LED 的發光亮度越高, 同時,通過LED發光電流的穩定性將影響LED 的發光穩定性。因此, 在實用中應采用可以提供精確穩定電流的LED驅動恒流源來為LED 供電

  LED 的調光可以進一步提高LED 的節能效果,而LED的可控硅( TRAIC )調光具有易于實現和使用方便等一系列優點, 世界上一些大的半導體集成電路生產和制造公司紛紛推出了LED 可控硅( TRAIC )調光控制集成電路, 例如: 美國國家半導體公司(NS )推出的LM3445、安森美公司( Onsemi ) 推出的NCL30000、NXP公司推出的SSL2010T 和英飛凌( Infineon)公司推出的ICL8001G 等可控硅( TRAIC )調光控制集成電路, PI公司也推出了基于PI產品的LED可控硅調光解決方案, 它們各具特色。下面介紹英飛凌( In fineon) 公司推出的ICL8001G 可控硅( TRAIC )調光控制集成電路的工作原理、特點和典型應用電路。

  2 LED可控硅調光控制集成電路ICL8001G的特點

  ICL8001G是一款工作于準諧振工作模式、用于離線LED照明應用場合的控制集成電路, 特別適用于替代白熾燈照明應用的LED可調光應用場合, 精密的PWM 控制可確保可靠地用于相位調光控制的初級側控制電路結構, 確保電路功率因數PF值> 98%, 可以顯著地改善電路工作效率, 使工作效率高達90%。相對別的電路解決方案, ICL8001G 的LED 供電工作電壓范圍寬(高達26 V )、功耗低, 保護功能齊全, 使用ICL8001G構成的LED 可控硅調光控制電路具有性能優和電路簡單的特點。

  ICL8001G為8引腳PG - DSO- 8封裝, 外形如圖1所示, ICL8001G 的內部工作原理框圖如圖2所示。

  ICL8001G的主要技術特點如下:



?

  圖1 引腳圖( PG - DSO- 8封裝) (俯視圖)



?

  圖2 內部工作原理框圖

  1)在整個工作范圍內具有高的工作效率和工作穩定性;2)可用于可控硅前沿或后沿的調光控制應用場合;3)用于初級側的PFC 和精密調光PWM 控制;4)用于VCC引腳外接電容的恒電流預充電控制單元電路;5)內置數控軟啟動控制功能, 折返式控制和逐周期峰值電流控制;6) VCC 過/欠電壓鎖定輸出;7)輸出過電壓保護的可調節鎖定工作模式。

  (1) ICL8001G 引腳功能

  ICL8001G的引腳功能如表1所示。

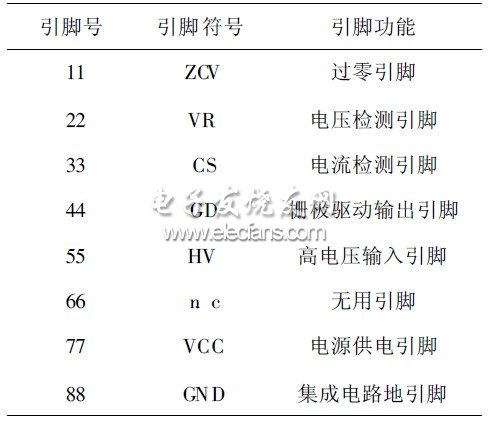

  表1 ICL8001G的引腳功能



?
