可控硅二極管

2009年11月07日 10:29 www.solar-ruike.com.cn 作者:佚名 用戶評論(0
關鍵字:

可控硅二極管
???? 可控硅在自動控制控制,機電領域,工業電氣及家電等方面都有廣泛的應用。可控硅是一種有源開關元件,平時它保持在非道通狀態,直到由一個較少的控制信號對其觸發或稱“點火”使其道通,一旦被點火就算撤離觸發信號它也保持道通狀態,要使其截止可在其陽極與陰極間加上反向電壓或將流過可控硅二極管的電流減少到某一個值以下。

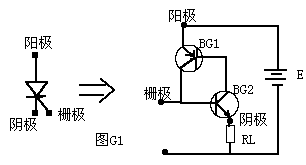

? 可控硅二極管可用兩個不同極性(P-N-P和N-P-N)晶體管模擬,如圖G1所示。當可控硅的柵極懸空時,BG1和BG2都處于截止狀態,此時電路基本上沒有電流流過負載電阻RL,當柵極輸入一個正脈沖電壓時BG2道通,使BG1的基極電位下降,BG1因此開始道通,BG1的道通使得BG2的基極電位進一步升高,BG1的基極電位進一步下降,經過這一個正反饋過程使BG1和BG2進入飽和道通狀態。電路很快從截止狀態進入道通狀態,這時柵極就算沒有觸發脈沖電路由于正反饋的作用將保持道通狀態不變。如果此時在陽極和陰極加上反向電壓,由于BG1和BG2均處于反向偏置狀態所以電路很快截止,另外如果加大負載電阻RL的阻值使電路電流減少BG1和BG2的基電流也將減少,當減少到某一個值時由于電路的正反饋作用,電路將很快從道通狀態翻轉為截止狀態,我們稱這個電流為維持電流。在實際應用中,我們可通過一個開關來短路可控硅的陽極和陰極從而達到可控硅的關斷。

應用舉例
可控硅在實際應用中電路花樣最多的是其柵極觸發回路,概括起來有直流觸發電路,交流觸發電路,相位觸發電路等等。
1。直流觸發電路:如圖G2是一個電視機常用的過壓保護電路,當E+電壓過高時A點電壓也變高,當它高于穩壓管DZ的穩壓值時DZ道通,可控硅D受觸發而道通將E+短路,使保險絲RJ熔斷,從而起到過壓保護的作用。


2。相位觸發電路:相位觸發電路實際上是交流觸發電路的一種,如圖G3,這個電路的方法是利用RC回路控制觸發信號的相位。當R值較少時,RC時間常數較少,觸發信號的相移A1較少,因此負載獲得較大的電功率;當R值較大時,RC時間常數較大,觸發信號的相移A2較大,因此負載獲得較少的電功率。這個典型的電功率無級調整電路在日常生活中有很多電氣產品中都應用它。
