干簧繼電器

2009年08月22日 15:19 本站整理作者：佚名用戶評論（0）

關鍵字：繼電器(149261)

干簧繼電器

干簧繼電器的結構并不復雜，它主要由干簧管與線圈組成，如圖7-29 所示。在同一個干簧管線圈骨架內可以放一個干簧管，也可以放入2-4個同一類型的干簧管.從而可以獲得多對接點的干簧繼電器。

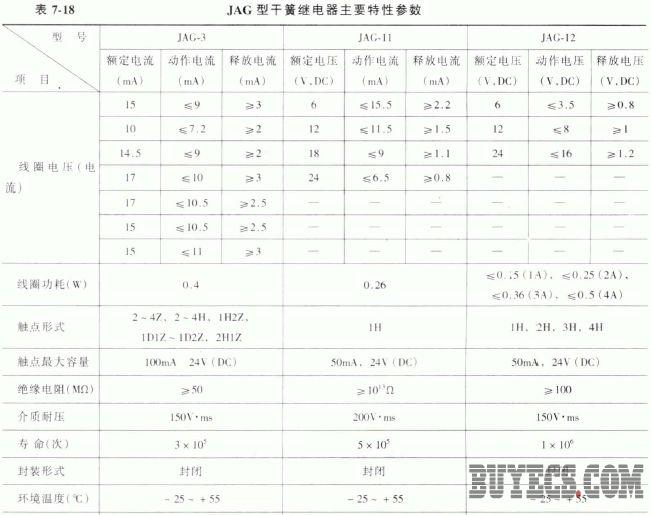

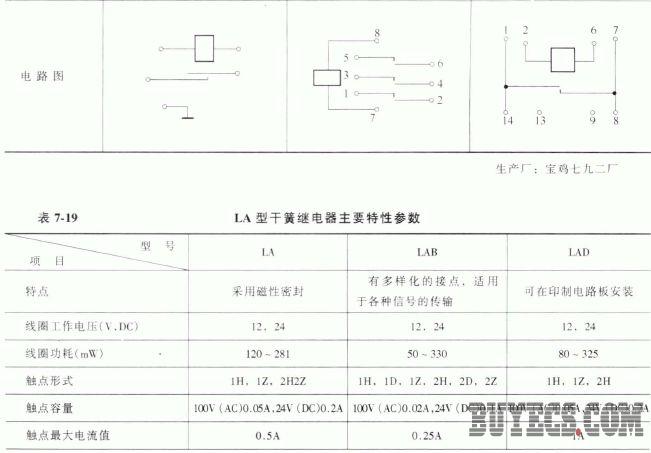

表7-18 和表7-19 給出了一些干簧繼電器的主要特性參數。
