收音機集成電路的基礎知識

2011年11月15日 14:09 電子發燒友 作者:秩名 用戶評論(0

?

  收音機有許多種分類方式,按組成元件,一般分為分立元件收音機和集成電路收音機。在此主要介紹集成電路收音機。按調制方式,一般分為調幅(AM)廣播收音機、調頻(FM)廣播收音機、調頻立體聲廣播收音機、調幅/調頻(AM/FM)廣播收音機。收音機的主要性能指標有:靈敏度、選擇性、頻率范圍、諧波失真、不失真功率、中頻抑制、鏡像抑制、自動增益控制、整機頻率特性和平均聲壓等。

  無線電廣播所傳遞的信息是語言和音樂。語言和音樂的頻率很低,話筒把聲音轉換成低頻電信號后,不能直接用電磁波的形式輻射到空間中去,必須用高頻信號載著低頻信號發射和傳播。所以發射臺必須對音頻信號進行調制,收音機必須對所接收的信號進行相應的解調。調制的方式有很多,最常用的調制方式是調幅和調頻。調幅是由一個低頻信號對高頻載波的幅度進行調制,這種方式形成的無線電波,其頻率是固定的,而載波幅度隨著低頻信號隨時改變。調頻是由一個低頻信號對一個高頻載波的頻率進行調制,這種方式形成的無線電波,其載波幅度保持不變,而載波的頻率隨低頻信號而隨時改變。

  世界上大多數國家都采用超外差式收音機,我國也采用超外差式收音機,我國標準規定調幅收音機的中頻為465kHz,調頻收音機的中頻為10.7MHz。

  1.調幅收音機電路的方框圖

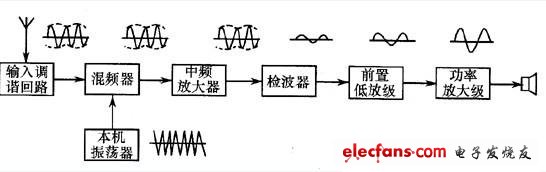

  如圖1所示為超外差調幅收音機電路的方框圖。

  調幅收音機的組成部分及其作用如下:

  ①天線:用來接收無線電廣播信號;

  ②輸人調諧回路:用于選臺、匹配,并放大所接收的高頻信號;

  ③本機振蕩器:簡稱本振,用于產生等幅的高頻振蕩信號;

  圖1超外差調幅收音機電路方框圖

  ④混頻器:本振信號和從天線接收的高頻信號(或無線電廣播信號)在混頻器中混合,取出其差頻即調幅中頻信號465kHz;

  ⑤中頻放大器:簡稱中放,用于對中頻信號進行放大;

  ⑥檢波器:用于將音頻信號從調幅信號中取出;

  ⑦低放級:用于對音頻信號進行放大,以驅動功率放大級;

  ⑧功率放大級:用于對音頻信號進行功率放大,以驅動揚聲器發音;

  ⑨揚聲器:用于將音頻電信號轉變成聲信號輻射到空間。

  2.單聲道調頻收音機電路的方框圖

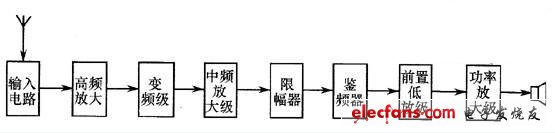

  如圖2所示為單聲道調頻收音機電路的方框圖。

  圖2單聲道調頻收音機電路方框圖

  調頻收音機和調幅收音機的組成方框圖許多部分是相同的,不同的是調制方式不一樣,調頻的中頻是 10.7MHz,因采用的是調頻,所以中放后面要加限幅器和鑒頻器。限幅器的作用是去除干擾信號或調頻波中的尖脈沖。鑒頻器的作用是將音頻信號從調頻信號中取出。圖2中變頻級與圖81中混頻器的區別是用一 部分電路同時完成混頻和本振兩個功能。
