與門真值表

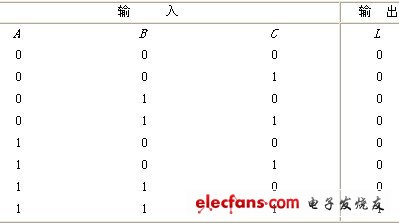

如果,規定+5V為高電平并用邏輯1表示;0V為低電平并用邏輯0表示,可以得到三變量的與邏輯真值表。如表4.3.2所示。?

二極管組成的與門電路及原理

輸入與輸出量之間能滿足與邏輯關系的電路,稱為與門電路。
圖4.3.1(a)表示由半導體二極管組成的與門電路,圖4.3.1(b)為它的邏輯符號。圖中A、B、C為輸入端,L為輸出端。用電子電路來實現邏輯運算時,它的輸入、輸出量均為電壓(以V 為單位)或電平(用1或0表示)。輸入量作為條件,輸出量作為結果,輸入信號為+5V 或0V 。

??????????????

(a)電路??????????????????????????????????????????????? (b)邏輯符號

圖4.3.1 二極管與門
