設計輸出檢測反饋電路

2009年11月21日 14:52 www.solar-ruike.com.cn 作者：佚名用戶評論（0）

關鍵字：反饋電路(37249)

設計輸出檢測反饋電路

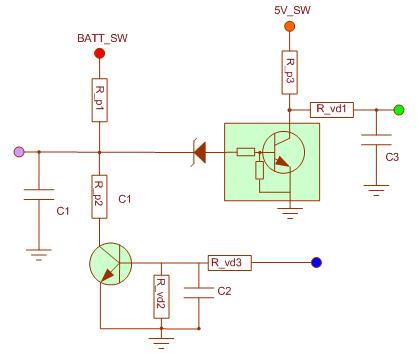

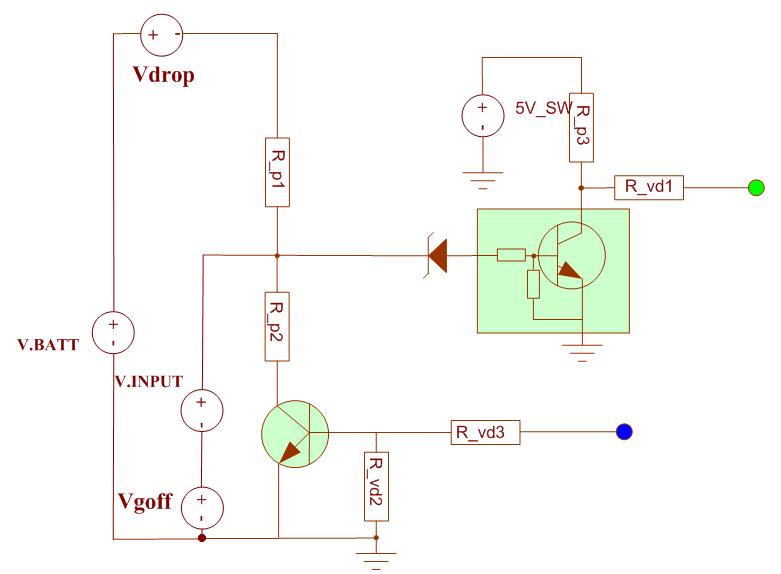

我們總是有一些感性的負載需要檢測電壓，我們在檢測的過程中總是會出現一些干擾導致輸入口的損壞，因此我們可以采用如下的電路結構。

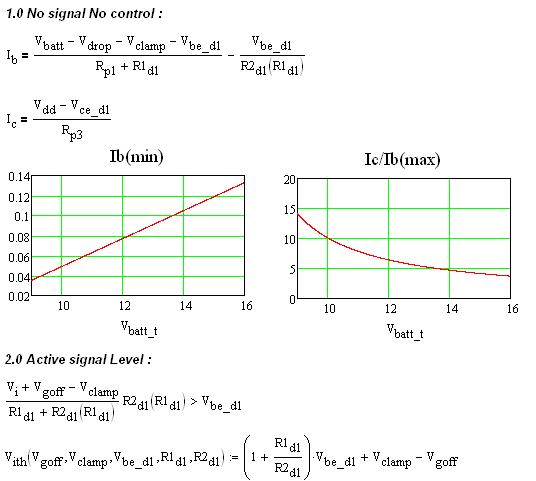

紫色為信號輸入：我們需要檢測的外部電平信號
綠色為單片機輸入口：直接接在單片機上面，信號為5V（0.3×5=1.5以下為低，0.7×5=3.5以上為高）

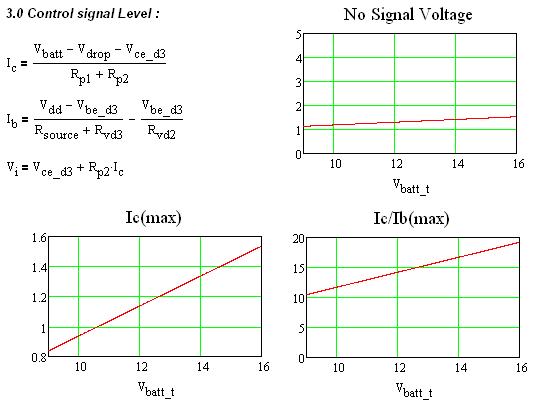

藍色為診斷控制口：用來檢測整個電路在沒有信號的時候輸出為一個狀態，在有信號的時候為另一個狀態。
