MOC3061簡介

　　MOC3061系列光電雙向可控硅驅動器是美國摩托羅拉公司推出的光電器件。該系列器件的特點是大大加強了靜態dv/dt能力，保證了電感負載穩定的開關性能。由于輸入與輸出采用光電隔離，絕緣電壓可達7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它們的差別只是觸發電流不同，MOC3061最大觸發電流為15mA，MOC3062為10mA，MOC3063為5mA。

　　MOC3061系列可以用來驅動工作電壓為220V（240V）的交流雙向可控硅。當交流負載電流較小時，如200mA以下，也可以直接用它帶負載。

　　MOC3061系列產品適用于電磁閥及電磁鐵控制、電機驅動、溫度控制等，也可用于固態繼電器、交流電源開關等場合。由于采用了光電隔離，并且能用TTL電平驅動，它很容易與微處理器接口，進行各種自動控制設備的實時控制。

　　MOC3061主要性能參數

　　封裝：DIP-6；

　　通道數：1；

　　觸發類型：過零觸發；

　　耐壓（V）：600；

　　最大輸出電流（mA）：100；

　　觸發電流（mA）：15；

　　隔離能力（Vrms）：5300；

　　可靠觸發電流（mA）：Ift=5-15；

　　保持（μA）：Ih=100；

　　超阻斷電壓（V）：600；

　　重復沖擊電流峰值（A）：1；

　　關斷狀態額定電壓上升率（V/μs）：dV/dt=100。

?

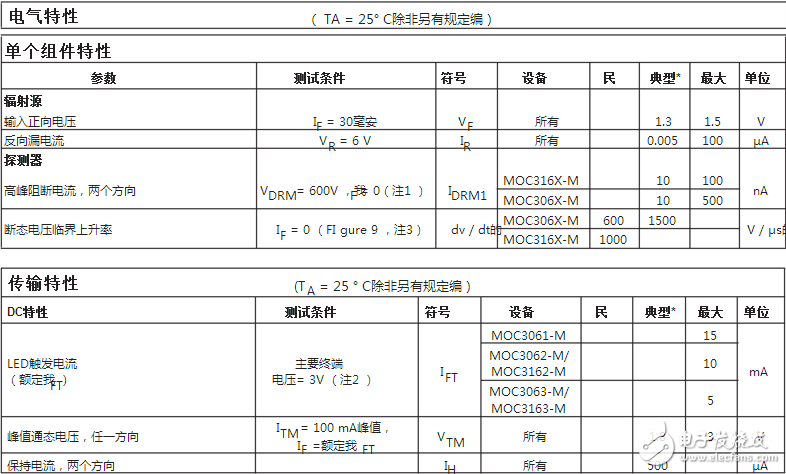

　　電氣特性
