滑動變阻器和用電器串聯：

　　如圖1，電源電壓保持不變，開關閉合后，當滑片P向右移動時，電流表和電壓表的示數如何變化？

　　分析：當滑片P向右滑動時，滑動變阻器的電阻RP增大，電路總電阻R總增大，所以電流減?。碅示數減少）。滑動變阻器的電壓UP增大還是減小呢？滑動變阻器的電阻RP增大而電流IP減小，根據公式UP=IP^RP的大小是如何變化呢？

　　其實，根據RP增大而IP減小這是不能判斷UP的變化情況的。所以我們要用另一種方法來做出判斷：即UP=U總—UL。因此要先判斷出燈泡電壓UL的變化。

　　燈泡的電壓UL=IL^RL因為IL變小，RL不變，所以UL變小（即V1示數減少）?；瑒幼冏杵鞯碾妷篣P=U總—UL，U總不變，UL變小，以UP變大。（即V2示數增大）。

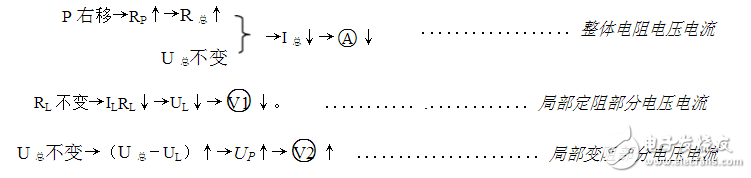

　　以上分析過程我們可用以下簡潔的方式表示。

　　電流流向法解滑動變阻器的連接

　　連接滑動變阻器一-般分為兩類： -類是根據電路圖連接滑動變阻器。解法：先分析電路圖中電流的流向。即滑動變阻器中電流流過的是電阻的左端還是有端;然后根期電流的流向連接滑動變阻器，如果電路圖中電流是從借動變阻器左編線圈流過。那么實物用中滑動變阻器下端就- -定要接左縮。反之則接右端。

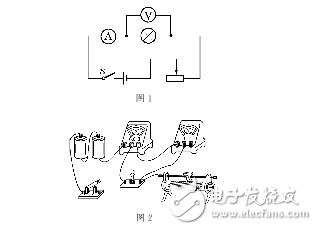

　　例1圖1是某興趣小組測量小燈泡電功率的部分實驗電路，在閣2中州筆兩線代替導線。使其成為充整的實驗電路。

　　分析

　　電路圖1中。電筑是從骨動變阻器線圈的有端流過因此實物圖中。帶動變阻的下端- 一定要接在有端。本題答案為滑動變阻器的有下接到開關的右到。實際應用中要往意：如果電路圖和實物圖的元件位置不-致時要靈括處理。

　　第二類是按要求連接滑動變阻器，這類題在重慶中考中出現的概率極大，解法：先分析題目對滑動變阻器移動方向的要求。即弄清滑片要向左還是向有移;然后分析移動后，電流是要變大還是變小;題目經常以“讓燈變亮”成者是“電流表示數變小”等形式來表述移動的結果。如果題目要求電流變大。那么衡動變阻器上電流流經的線周要變短。假如前面要求是向方稱。那么線圈中電流- -定要經過有端。這時下端就只能接右端了。
