3296電位器引腳接法及規格書說明

2017年11月29日 11:51 網絡整理 作者: 用戶評論(0

  3296電位器參數簡介:

  電位器性能:

  阻值范圍(Ohms) :10~2M 歐 Ω

  阻值偏差: ±10%

  阻值變化特征: B

  終端電阻: ≤1%R or

  接觸電阻變化: ≤3%R or 3Ω

  絕緣電阻: R1≥1GΩ

  耐電壓:101.3Kpa 600V,8.5Kpa 250V

  有效電行程 : 25± 2turns

  環境特征:

  額定功率(最高工作電壓300V):+70℃ 0.25W,+125℃ ow

  工作溫度范圍: -55℃ ~+125℃

  溫度系數: ±200ppm/℃

  溫度變化:△R≤±2%R,△(Uab/Uac)R≤±2%

  碰撞:390m/s2,4000次 , △R≤±2%R

  振動:10~500Hz,0.75mm or98m/s,6h△R≤±1%R,△(Uab/Uac)≤±2%

  氣候順序: △R≤±3%R,R1≥100MΩ

  70℃電氣耐久性:0.5W,1000h △R≤±3%R

  機械耐久性:50cycles,△R≤±3%R

  穩態濕熱:△R≤±3%R,R1≥100MΩ

  物理特征:

  總機械性能: 28± 2turns

  起動力矩: ≤36mN?m

  止檔力矩: ≥36 mN?m

  標準包裝:50pcs/管

  3296電位器產品應用范圍:醫療儀表儀器,安防,高科技儀器,儀表,電器,機電設備,數據通訊,顯示器,鐵道信號,航空等領域。

  3296w電位器引腳接法及規格書說明:

  隨著3296電位器使用量和需求量不斷在增加,越來越多的人都在關注有關3296電位器引腳接法怎么樣?3296電位器阻值怎么看?等問題。為了讓大家更好的了解和使用3296電位器,今天友興達小編著重為您解析3296電位器引腳接法。

  所有電位器引腳接法都可以通過對應的規格書很直接的體現出來,3296電位器也不例外,3296電位器引腳接法跟3296系列下面對應的型號規格書是相對應的。3296電位器一共包括3296w、3296X、3296Y、3296Z等四個型號,每個型號對應的規格書如下:

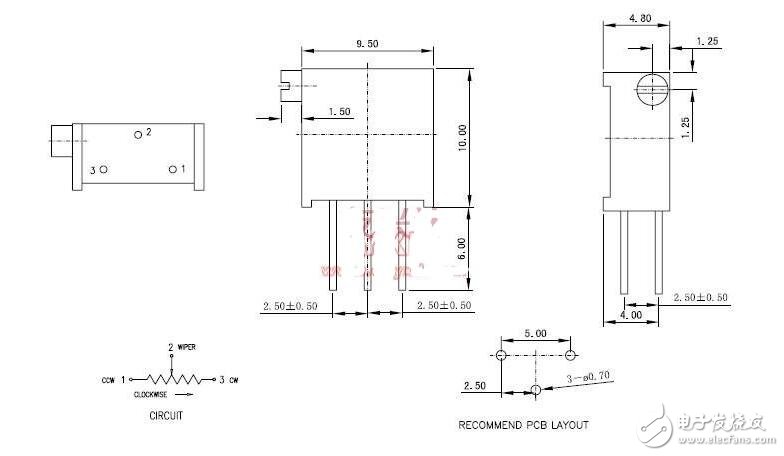

  3296電位器引腳接法及規格書說明

  3296Y引腳接法

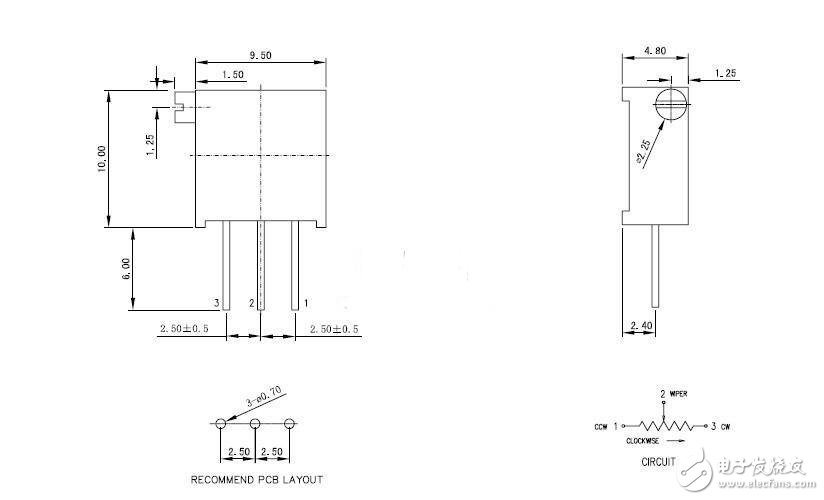

  3296電位器引腳接法及規格書說明

  3296Z引腳接法

  3296電位器引腳接法及規格書說明

  3296X引腳接法

  3296電位器引腳接法及規格書說明

  3296Z引腳接法

  因為3296電位器屬于多圈精密電位器,也是螺桿驅動的預調電位器,全行程大于等于15圈,電阻體最多為300°。

  可以通過螺桿的旋轉調整觸點在電阻體上移動,從而改變電位器的阻值,3296電位器的螺桿可以一直旋轉,但是調整到最大或最小阻值后,觸點是不會在隨著螺桿的旋轉移動的,這起到了一個保護專用。

  推薦閱讀:3296電位器常見故障判斷與維修分析(調節方法分析)
