通信電源蓄電池溫度的監測方案

通信電源被稱為通信系統的心臟，電源系統將直接影響通信系統的可靠性和穩定性。目前，通信系統電源供電大都是由不間斷的蓄電池提供的，蓄電池溫度過高勢必影響到電池的工作效率和壽命。因此對蓄電池的工作溫度進行實時的監測具有實際意義。美國APC公司的一項調查結果表明，大約有75％以上的通信系統故障都是由于電源設備故障而引起的。

議題內容：

蓄電池溫度監測系統的系統組成
蓄電池溫度監測系統的軟硬件設計
解決方案：

電壓、溫濕度采集、溫度采集
模塊之間的通信
數據顯示

?

系統組成

蓄電池溫度監測系統的原理框圖如圖1所示。主要由電壓、溫濕度采集、溫度采集、89S51單片機、鍵盤控制模塊、顯示電路模塊、通信模塊組成。該系統能完成6組或6組以上通信電池的溫度測量、1路機房環境測量(溫度、濕度測量)、2路直流電壓和2路交流電壓測量，傳輸數據距離大于200m。

?

?

?

硬件設計

1單片機選擇

該系統單片機選用89S51，該單片機采用0．35新工藝。成本降低，功能提升，與傳統的89C51單片機相比主要具有以下特點：
(1)功能增多，性能有了較大提升，價格基本不變；
(2)ISP在線編程功能；
(3)最高工作頻率為33MHz，計算速度更快；
(4)具有雙工UART串行通道；
(5)內部集成看門狗計時器；
(6)雙數據指示器；
(7)兼容性強，向下完全兼容51全部子系列產品。

2溫度傳感器的選擇及其與單片機的連接

溫度采集選用DS18B20，DS18B20具有獨特的單總線接口方式，通過串行通信接口(I／O)直接輸出被測溫度值接口方式，CPU只需一根端口線就可與DS18820實現雙向通信；在使用中不需要任何外圍元件；內含寄生電源，既可采用寄生電源，也可由VDD直接供電；允許電壓范圍是3．0～5．5V，進行溫度／數字轉換時的工作電流約為1．5mA，待機電流僅為1μA，典型功耗為5mW；溫度測量范圍為－55～125℃，在0～85℃之間，誤差小于0．5℃；支持多點組網功能，多個DS18B20可以掛接在一根總線上，可實現多點測溫；具有負壓特性，當電源極性接反時，溫度計不會因發熱而燒毀，但不能正常工作。

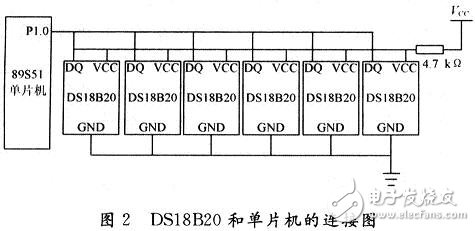

DS18B20和單片機的連接如圖2所示，由VCC直接供電，連接一個4．7kΩ左右的上拉電阻，DQ直接連到單片機的P1．0口上。

?

?

CPU對DS18B20的訪問流程是：對DS18B20初始化即ROM操作命令、存儲器(包括便箋式RAM和E2PROM)操作命令即數據處理。單總線上所有處理都從初始化開始，初始化時序由主機發出的復位脈沖和一個或多個從機發出的應答脈沖組成。主機接收到從機的應答脈沖后，說明有單總線器件在線，主機就可以開始對從機進行ROM命令和存儲器操作命令，使DS18B20完成溫度測量并將測量結果存人高速暫存儲器中，然后讀出此結果。
3交、直流電壓以及機房溫濕度的測量

直流電壓、交流電壓以及機房溫濕度的測量選用TLC1543，TLC1543為10位11通道的A／D轉換器，與單片機的連接如圖3所示。機房環境測量(溫度、濕度)采用JWS溫濕度變送器，輸出信號為標準0～5V直流電壓信號；直流電壓的數據采集經電阻分壓后直接送至A／D轉換器，交流電壓的采集經分壓整流后也直接送至A／D轉換器。
