TA8659和TA8759的代換資料

TA8759與TA8659兩者區別并非“僅在于（26）、（28）腳外接色副載波晶振不同而已”，而是兩者（26）、（28）腳的功能根本就不相同，具體功能如附表所示。
附表
引腳
TA8659
TA8759
26
4.43MHZ振蕩信號輸入
3.58MHZ振蕩信號輸入
28
3.58MHZ振蕩信號輸入
4.43MHZ振蕩信號輸入

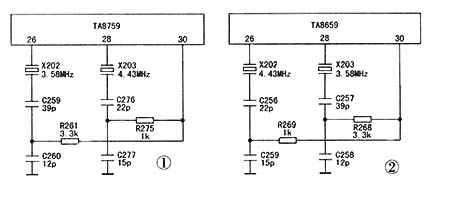

　　這兩個引腳所需要的振蕩信號并非簡單地由一個晶振就能夠產生，而是由電阻、電容、晶振這樣一個諧振網絡構成。如果單純地交換兩晶振，并不能保證代換后的電路正常工作。筆者在大量的維修實踐中已經證實：兩種集成電路代換后，如果代換時僅交換（26）、（28）腳外接色副載波晶振，會出現個別臺彩色正常，大多數臺彩色時有時無或根本無彩色的故障現象；若該彩電微處理器具有自動制式識別功能的話，還會出現制式識別錯誤的現象，即明明是PAL制式，卻出現了類似NTSC制式解調的圖像，色彩不正常并伴有爬行現象，有時轉換電臺又自動恢復了。細心的讀者仔細審閱電路圖也會發現（26）、（28）腳外接元件的差別。創維機心相關電路圖如圖1所示，凱歌4C6401型彩電的相關電路如圖2所示。

　　對照兩圖不難看出，代換TA8759與TA8659時，應把（26）、（28）腳的外圍元件進行逐一調換。在維
修中，當換用TA8759或TA8659時，最為切實可行的辦法就是將（26）、（28）兩腳懸空，然后用跨接線把兩腳對調焊入電路，這樣才可正常工作。

據說還有更簡單的代換法：

代換TA8759與TA8659時,我的做法是把4.43MHZ晶振3.58MHZ晶振調換即可,TA8659還可以和IX090互換。

總的你看怎么樣更有效吧。
