在以太網中，隔離變壓器有什么意義？
網絡隔離變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限值，當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。
其一，可以增強信號，使其傳輸距離更遠；
其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用（如雷擊）;
其三，當接到不同電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對彼此設備造成影響。
任何CMOS制程的芯片工作的時候產生的信號電平總是大于0V的（取決于芯片的制程和設計需求），PHY輸出信號送到100米甚至更長的地方會有很大的直流分量的損失。而且外部網線直接和芯片相連的話，電磁感應（打雷）和靜電，很容易造成芯片的損壞。
再就是設備接地方法不同，電網環境會導致雙方的0V電平不一致，這樣信號從A傳到B，由于A設備的0V電平和B點的0V電平不一樣，這樣可能會導致很大的電流從電勢高的設備流向電勢低的設備。

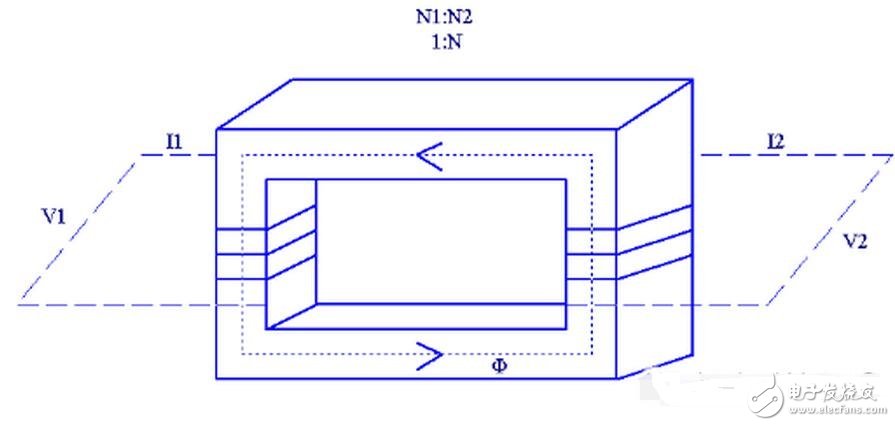

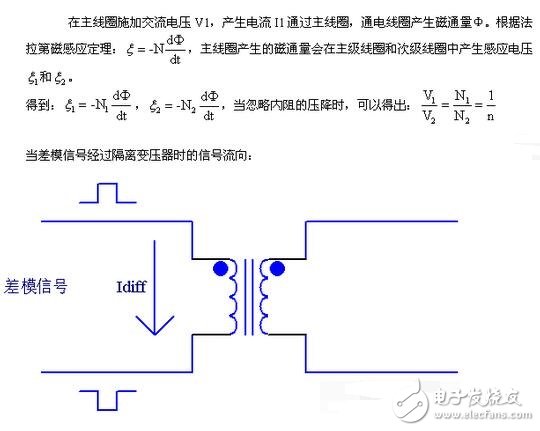

下面簡單介紹一下隔離變壓器的工作原理：
共模信號經過隔離變壓器時的信號流向：

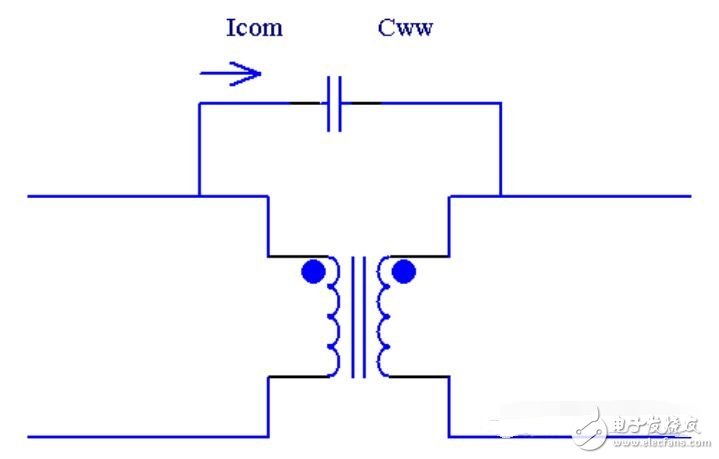

當共模信號經過隔離變壓器時，由于線圈兩端的電壓極性相同，不會形成電流。故不會將共模信號傳遞至次級線圈。但是線圈間的耦合電容Cww為共模信號的傳遞提供了通路：
隔離變壓器的共模信號抑制
為了防止主級線圈上的共模信號傳遞至次級線圈，在主級線圈中添加中心抽頭為共模信號的泄放提供通路，（大部分時候中心抽頭增加濾波電路并不能很好的抑制共模干擾信號，因此很多工程師會選擇帶共模電感的隔離變壓器，或者在網口差分信號走線上預留共模電感的位置）：
結論：以太網設計中隔離變壓器在滿足功能（差分信號傳輸）前提下，不僅能對后端電路起到抗擾防護作用，還能抑制共模輻射噪聲。因此隔離變壓器是以太網口的標配設計。
變壓器如何作為晶體管的放大器使用？
音響發燒圈中有一個說法，認為膽機的聲音柔和耐聽是由于使用了輸出變壓器的緣故，從硅鋼片的磁滯回線也可得出相同結論。無獨有偶，世界馳名麥景圖是一個生產音頻功率放大器的老牌工廠。該廠生產的優質電子管功率放大器和晶體管功率放大器有口皆碑。其晶體管功放均采用特制的高質量自耦式輸出變壓器。使普通的晶體管功率放大器件產生了甜美耐聽的音色。輸出變壓器功不可沒。
筆者受此啟發。用家里的一臺晶體管功放做實驗。將一個聲道的音箱線斷開。串聯一只擴音機用功率10W，次級阻抗8Ω的線間變壓器。用一個聲道做實驗有利于比較。開機試聽。

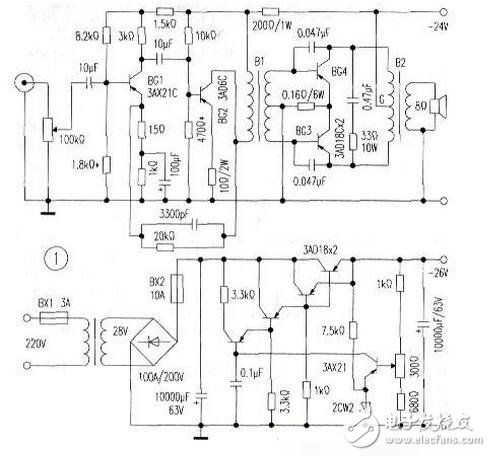

加接線間變壓器的這只音箱的聲音有很大的變化，聲音柔和度與電子管功放音色相近，低音定位和力度更佳，非常耐聽。實驗結果表明。在晶體管功放中用變壓器做輸出。的確能夠改善音色。于是筆者參照有關資料。實驗制作了幾臺用變壓器做輸出的晶體管、集成電路和場效應功率管放大器。聲音各有千秋。既有和膽機相近的音色，又有晶體管功率放大器效率高的特點。現寄來制作文章一篇。希望貴報介紹給音響發燒友，望同年代的同好指正。功放電路見圖1。
元件基本上都是我國電子軍工企業換代淘汰下來的，質優價廉。其中的輸入、輸出和電源變壓器對整機性能有舉足輕重的影響，筆者用重料自繞的。
輸入變壓器

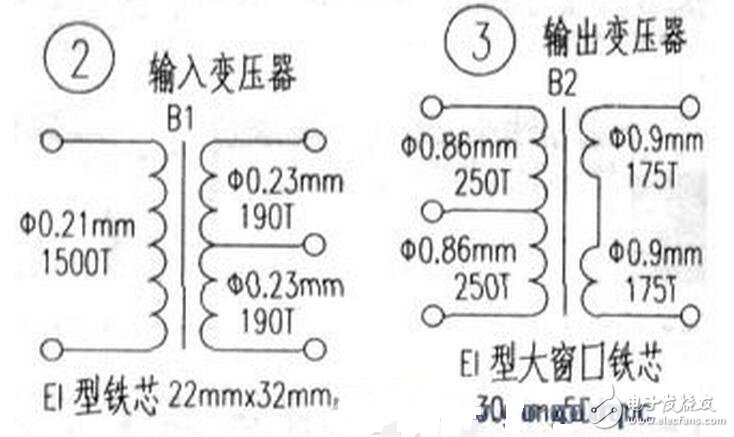

采用22mm×32mmEI型商硅片鐵芯，片厚0.35mm。初級用φ0.21mm漆包線繞1500匝，次級用φ0.23 mm漆包線繞190匝×2。由于有單向直流通過。硅鋼片順插。用厚0.15mm的牛皮紙墊在E、I片之間作為氣隙，避免磁飽和。由于晶體管的供電電壓很低，筆者采用亂繞法。初級繞完后墊兩層牛皮紙再繞次級，次級雙線并繞，接線時注意同名端，見圖2。
輸出變壓器
采用30mm×50mm EI型大窗口高硅片鐵芯，窗口高53mm，窗口和邊柱的寬度均為19mm.見圖3，片厚0_35mm，初級用φ0.86mm漆包線繞250匝×2，次級用φ0.90 mm漆包線繞350匝，硅鋼片交叉插不留氣隙。骨架從中心用隔板一分為二。分別繞制推挽兩個線包。有利于對稱性和減少分布電容。連接時注意同名端，見圖4。
電源變壓器
功率200W，采用45mmx60mmEI型高硅片鐵芯。片厚O.50mm，初級用φ0.77mm漆包線繞570匝，次級用φ1.30 mm漆包線繞74匝。
組裝
兩只3AD18功率管和兩只3AD18電源調整管分別要加100mm×200mm，厚2.5mm的鋁板散熱。安裝時注意管殼和鋁板之間的絕緣處理。電路分為主板和電源板兩塊。可根據條件自己繪制。散熱板也安裝在電路板上。各變壓器根據電路圖就近安裝。
調試
調整BGl基極1.8KΩ電阻，使BG1靜態電流為2.5—3mA，集電極電雎4V.調整BG2基極470n電阻。使BG2靜態電流為50—55mA，集電極電壓18v，BG3、BG4靜態電流為0，集電極電壓24V。
試聽
經測試，本機輸出功率25W，頻率響應30～10000Hz。直接從CD機接入音頻信號，用該功放推動一對88dB的三分頻音響。低音渾厚有力，音質純凈，優美柔和，十分耐聽，有興趣的發燒友不妨一試。不會使你失望的。但與電子管功率放大器相比較，高音部分要欠缺一些。畢竟3AD18的特征頻率較低。為什么不用特征頻率高的3DD型硅三極管呢？因為鍺管比硅管的聲音噯和。要好聽得多。
