變壓器通用規格要求,如何設計一個耦合的功率放大電路?

2017年06月28日 09:06 網絡整理 作者: 用戶評論(0
關鍵字:變壓器(135836)

  變壓器通用規格要求

  用途:

  1.在各種電氣設備中,往往需要不同的電壓電源。例如,我們在日常生活中的照明用電,都是220V,或者110V;機床、粉碎機等機器的電動機用電為380V;而安全照明用電是36V;城市工業供電線路的電壓高達)6kV和10kV。

  2.現代化的工業企業,廣泛地采用了電力作為能源,電能都是由水電站和發電廠的發電機直接轉化出來的。發電機發出來的電根據輸送距離將按照不同的電壓等級輸送出去,就需要有一種專門改變電壓的設備,這種設備叫做“ 變壓器”。

  3.變壓器是電力系統中最重要的電氣設備之一,它能將電壓由低變高或由高變低。由電工基礎知識可知,當輸送同一電功率時,其功率損耗與電壓的二次方成反比,電壓損失與電壓成反比,即電壓越高,消耗在輸電線路上的功率損耗和電壓損失越小。因此,為了減少輸電線路上的功率損耗和電壓損失,必須用變壓器將電壓升高。

  4.在實際工作中,變壓器除了用來變換交流電壓外,還用來變換交流電流(例如電流互感器、大電流發生器等)、變換阻抗(例如電子線路中的輸入、輸出變壓器)、改變相位等。

  工作條件:

  變壓器安裝在戶內,保證在下列工作條件下正常運行。

  1. 海拔高度不超過2000m;

  2 。最高環境溫度為+40℃,最高月平均氣溫不大于+30℃,年平均氣溫不大于+20℃;

  3 。空氣相對濕度不大于95%;

  4 。環境空氣中,不含有腐蝕金屬和破壞絕緣的有害氣體及導電塵埃的地方;

  5 。無劇烈震動和沖擊振動的場所;

  6 。使用中,不得使變壓器受到水、雨、雪的侵蝕;

  7 。電源電壓波形近似于正弦波。

  3.2 變壓器主要技術參數

  1.額定電壓(V)

  交流:1000V 以下

  2.額定功率(kVA):

  規格:a單相25VA~50kVA

  b三相300VA~250kVA

  3.頻率:50~60Hz

  如何設計一個耦合的功率放大電路

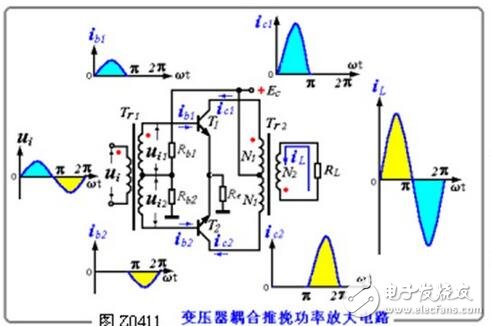

  變壓器耦合推挽功率放大電路如圖Z0411所示。其特點是:

 ?。?)T1和T2,由兩個NPN同型號并且特性完全相同的管子組成;

 ?。?)利用變壓器原、副邊匝數比的不同實現阻抗變換,將實際的負載電阻RL通過原、副邊的匝數比(n = N1 / N2),變換成所需要的等效電阻 ;

變壓器是電力系統中最重要的電氣設備之一,它能將電壓由低變高或由高變低。由電工基礎知識可知,當輸送同一電功率時,其功率損耗與電壓的二次方成反比,電壓損失與電壓成反比,即電壓越高,消耗在輸電線路上的功率損耗和電壓損失越小。因此,為了減少輸電線路上的功率損耗和電壓損失,必須用變壓器將電壓升高。

 ?。?)為了減小交越失真,靜態時利用基極偏置電路,使T1和T2 具有較小集電極電流IC1=IC2。由于輸出變壓器原繞組兩部分(N1 和N2 )的繞向一致,而IC1和IC2的流向相反,故繞組的直流磁勢IC1 N1 - IC2 N2=0,即鐵芯中無磁通,工作時不致產生磁飽和現象。這是它的主要優點之一。

  二、工作原理

  靜態時,iL = 0,無功率輸出。因為無輸入信號(ui = 0)時,IC1和IC2很小,電源供給的直流功率也很小。

  當輸入正弦信號電壓ui時,則通過輸入變壓器Tr1將使T1和T2基極得到一個大小相等而極性相反的信號電壓ui1和 ui2。當ui為正半周時,由變壓器的同名端可知ube1為正,ube2為負。于是T1導通,T2截止。此時,輸出變壓器Tr2的原邊上半邊繞組有集電極電流iC1流過,而下半邊繞組無電流,iC2 =0。同理,在ui 的負半周時,情況正好相反,T1 截止,T2導通。Tr2原邊上半邊繞組無電流通過,而下半邊繞組有電流。于是在一個周期的兩個半周內。iC1、iC2輪流通過Tr2的原邊上下兩半繞組,而且大小相等,相位相反。因此,Tr2 的副邊將有一個較完整的正弦波iL通過通過負載RL 。

  變壓器耦合推挽功率放大電路與互補對稱功放電路比較,前者雖然解決了負載與放大電路輸出級的阻抗匹配問題,但其體積大、笨重、頻帶窄、不便于集成等缺點限制了它的使用范圍
