功率變壓器模型
?

在分析Flyback電路之前，我覺得有必要把變壓器模型做一個總結，因為我們對變壓器的分析其實是在一定的模型上面進行分析的。這里闡述我的一個觀點，如果說實際測試和實驗是非常重要的話，對分析對象有一個清晰的模型概念對電子工程師來說是非常必要的，建立的模型的目的完全是為了可以簡化問題。當然建立了模型進行分析，可能和實際的測試結果有出入，每一個對象的實際總有偏差，但大規模生產有個前提就是需要控制對象的參數分布在一定范圍內。
? 功率變壓器在電源中起著能量變換和能量傳送的作用（聯接信號源與負載的中介）。一般的變壓器模型是一個雙端口網絡，在大部分仿真軟件中的模型如下：

不過因為雙端口模型不利于我們的分析，我們一般不直接使用這種模型。（當然軟件中大部分都是這么分析）這種模型忽略了漏磁電感和激磁電抗，需要進行改進才能得出比較精確的結果。

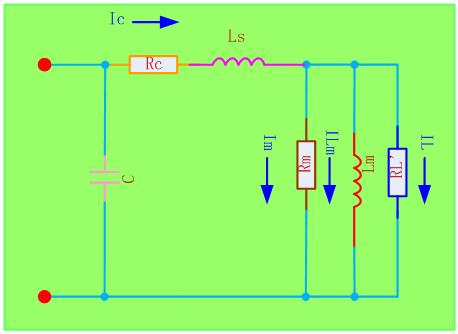

我們也可以將變壓器與負載分開（獨立的器件）, 變壓器則等效成為附加一定電抗的電感器, 次邊電磁參數以一定變換歸一化到原邊進行處理, 可看成一個單口網絡進行等效, 從而使模型得以簡化。最簡單的模型如下：

圖中各個參數為：
C：端口分布電容
Rc：線圈交流電阻
Rm：磁心損耗電阻
Ls：線圈漏感
Lm：磁心磁化電感
RL’：負載折合到原邊的等效電阻
主要缺點有兩個：
1）I.c=I.m+I.lm+I.l,變壓器的銅損（線圈電阻損耗）與鐵損（磁芯損耗）是相關的，很難成為獨立的兩個參量。
2）當開關通斷的頻率比較高時，不同繞組間的電容效應已較為明顯, 次邊繞組的銅損折合至原邊的等效阻抗已經能夠明顯的影響變壓器的響應。

如果各位對上面的模型不太清楚，以下這張圖能夠比較清晰的反應變壓器線圈的分布參數：
我們可以建立了一個繞組的模型，端口電容也可以認為是繞組的分布電容（匝間電容和層間電容）
，分布電容經過疊加折算得：繞組的等效并聯電容C′= Ci/ ( N - 1) ( N > 1)
Φm為主磁通（產生感應電動勢）對應磁芯磁化電感Lm，Φc為漏磁通對應線圈漏感

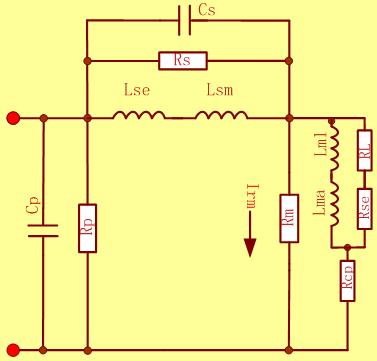

第一個改進型模型：


Cp：端口并聯等效分布電容（初級線圈）
Rp：端口并聯等效介質損耗電阻（次級線圈）
Cs：初級和次級繞組間等效耦合電容
Rs：初級和次級繞組間等效介質漏
Ls：線圈漏電感，分為Lse和Lsm
Lm：勵磁電感,分為Lma和Lml
Rm：磁心損耗等效電阻
Rcp：原邊繞組的等效電阻
Rce：次邊繞組的等效電阻
RL：折算到原邊的負載等效電阻
模型主要特點：
流過Rce的電流I.Rce ,流過Rcp的電流I.Rcp ,流過Rm的電流I.Rm 相互獨立, 模型使源邊副邊的銅損與磁芯損耗（鐵損）不再相關。

不過個人認為下面這個模型更好理解一些：


Cps為初級和次級繞組之間的電容
Lkp：初級繞的漏感
Cp：初級繞組的寄生電容（分布電容）
Rp：初級繞組的線圈電阻
Lks：次級繞的漏感
Cs：次級繞組的寄生電容（分布電容）
Rs：次級繞組的線圈電阻
Lm：變壓器勵磁電感
Rm：磁芯損耗的電阻
RL：折算到原邊的負載等效電阻
CL：折算到原邊的負載等效電容
這個模型可能好理解一些，不過我們分析的時候可以從這些模型開始參照，或者說分析的時候通過某些參數的變化來分析整個趨勢。
