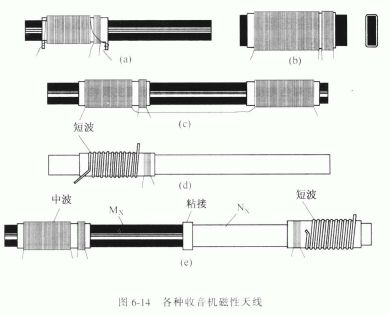

在半導體收音機中，為提高輸入回路的選擇性和靈敏度，都采用磁性天線。磁性天線是由磁棒、初級線圈和次級線圈組成的，如圖6-14 所示。由于磁性天線的工作頻率比較高，并且有初級和次級兩組線圈，因此它是一種高頻變壓器。

半導體收音機的磁性天線按工作頻率來區分，有中波磁性天線，如圖6-14 (a) 、(b) 、(c)所示，它是用來專門接收中波段廣播信號的;另外有一種是用來接收短波波段廣播信號的，叫短波磁性天線，如圖6-14 (d) 所示;還有一種是中、短波在一起的磁性天線，磁棒是由中波磁棒和短波磁棒粘接組成的，在它們的上面分別套有中、短波線圈，如圖6-14 (e)所示。

1.磁棒
磁棒是由軟磁材料制成的.軟磁材料磁棒分為錨怦鐵氧體和鎮辭鐵氧體兩種。前者導磁率高，但工作頻率低，只運用于中波段;后者雖導磁率較低，但工作頻率較高，適用于短波段。為了使用方便，中波磁棒一般涂成黑色，而將短披磁棒涂成灰色。

磁棒具有較強的導磁能力，它能聚集空間無線電波的磁力線，在線圈中感應出較大的信號電壓，使收音機靈敏度得到提高。另一方麗由于電臺播發的無線電被中的磁場方向是水平的.所以當磁性天線水平放置指向電臺時，會聚集最多的磁力線.而磁棒軸向指向電臺方向時，感應信號會大大減少這說明磁性天線具有方向性.它可以提高收音機的選擇性和抗干擾能力。

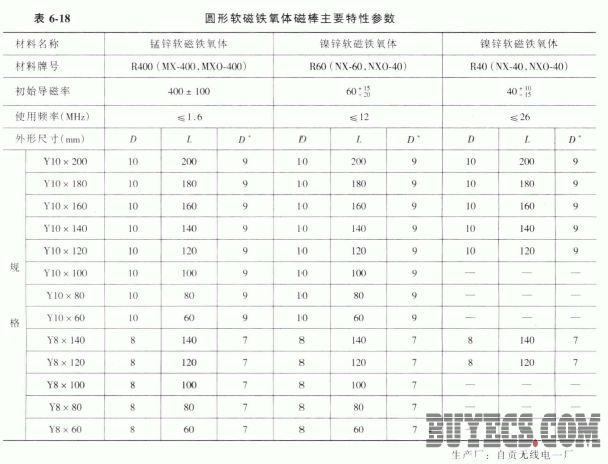

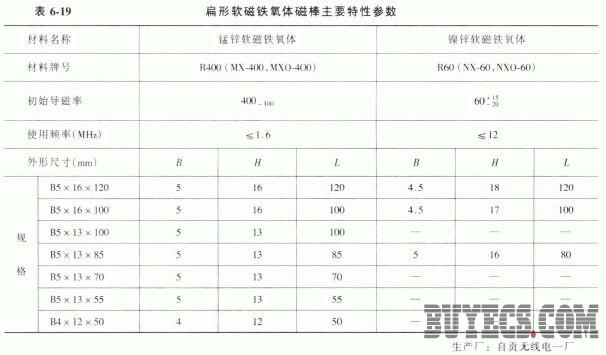

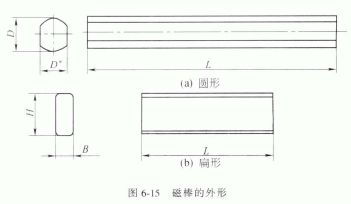

常用磁棒的形狀有圓形和扁形兩種，如圖6-15 所示常用磁棒的特性及規格見表6-18及和表6-19。

2. 磁性天線線圈

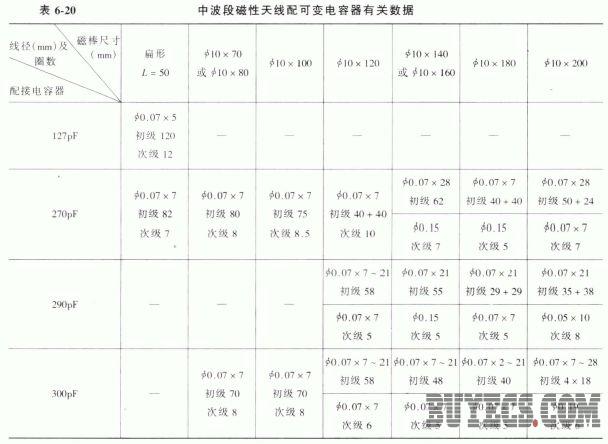

磁性天線作為收音機輸入回路的電路如圖6-16 所示。初級線圈L1和可變電容器C1構成調諧回路，調節C1電容量的大小可選出所需電臺的廣播信號，該信號經變壓器的次級線圈耦合至半導體管VT1 的基極進行混頻或放大。初級線圈L，與次級線圈1號配接，可變電容器的有關數據，見表6-20
和表6-2。
