引言
?? 隨著社會的發展和人們生活水平的提高，人們對健康的重視程度日益增加，但是伴隨著生活水平的提高心血管疾病的發病率不斷攀升。特別是近年來隨著社會老齡化的加劇，心血管疾病成了威脅人類生命的主要疾病，心臟病成了世界上死亡率最高的疾病。鑒于心血管疾病患者日益增多的嚴峻形勢，提高預防和監測該疾病的手段勢在必行。而心電信號檢測是發現心臟病的最直接手段，但目前醫院用的心電監護儀幾乎全部是進口的，價格昂貴，維護費用高，加重了醫院和患者的經濟負擔；因此設計一種便攜、經濟的心電監護設備具有重要意義。本文設計了一種基于TI公司TMS320LF2407A DSP的心電監護系統，此系統體積小、成本低、實用性強。
TMS320LF2407A DSP介紹
??? 心電監護系統很重要的一部分就是對心電信號進行處理，因此選一款合適的信號處理器十分重要。當前最成功的DSP芯片當數美國TI公司的系列產品，其主推的三大DSP平臺TMS320C2000、TMS320C5000、TMS320C6000已經成為當今世界上最有影響力的DSP芯片。
?? 本系統采用TMS320LF2407A為信號處理器和核心控制器。TMS320LF2407A是TI公司推出的新型高性能16位定點數字信號處理器，是 TMS320C2000系列的新成員。它專門為數字控制設計，集DSP的高速信號處理能力及適用于控制的優化外圍電路于一體，是真正的單芯片控制器，在數字控制系統中得到了廣泛應用。
TMS320LF2407A DSP具備以下一些特點：
（1）采用高性能靜態CMOS技術，使得供電電壓降為3.3V，降低了控制器的功耗; 40MIPS的執行速度使得指令周期縮短到25ns，從而提高了控制器的實時控制能力。
（2）基于TMS320C2xx DSP的CPU內核，保證了TMS320LF2407A DSP代碼和TMS320系列DSP代碼兼容。
（3）片內有高達32KB的FLASH程序存儲器，高達1.5KB的數據/程序RAM ，544字雙口RAM（DARAM）和2KB的單口RAM（SARAM） 。
（4）兩個事件管理器模塊EVA和EVB，每個包括兩個16位通用定時器和8個16位的脈寬調制（（PWM）通道。
（5）可擴展的外部存儲器總共192K字空間：64K字程序存儲器空間，4K字數據存儲器空間和64K字I/0尋址空間。
（6）看門狗定時器模塊（WDT）。
（7） 10位A/D轉換器最小轉換時間為500ns，可選擇由兩個事件管理器來觸發兩個8通道輸入A/D轉換器或一個16通道輸入的A/D轉換器。
（9）串行通信接口（SCI）模塊。
（10） 16位串行外設（SPI）接口模塊。
（11）基于鎖相環的時鐘發生器。
（12）高達40個可單獨編程或復用的通用輸入/輸出引腳（GPIO）。
（13）5個外部中斷（兩個電極驅動保護、復位和兩個可屏蔽中斷）。
（14）電源管理包括3種低功耗模式，能獨立地將外設器件轉入低功耗模式。
（15）具有加密功能，密鑰長度64位。
系統硬件結構

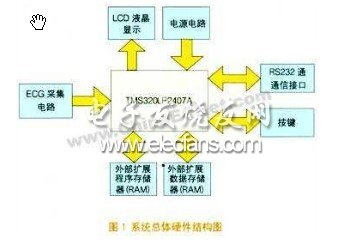

?? 系統的總體結構如圖1所示，整個系統可分為心電信號采集部分和信號處理部分。信號處理部分以TMS320LF2407A為處理器，擴展了外部存儲器、液晶顯示、按鍵和串行通訊接口等。
?
?? 電源是系統工作的首要條件，本系統采用5V和3.3V兩種電壓，系統輸入電源電壓為5V直流，因此需要轉換，本系統采用AMS1117-3.3進行5V~3.3V電壓轉換，發光二極管D3為電源指示燈。電源的電路如圖2所示：
心電圖（ECG）采集電路通過傳感器采集心電信號然后把采集的模擬信號送到TMS320LF2407A內部集成的10位A/D輸入端進行A/D轉換，采用 由兩個事件管理器來觸發一個16通道輸入的A/D轉換器的方式來提高轉換精度以精確采集微弱的心電信號。
?? TMS320LF2407A 內部集成了1.5K RAM和32K FLASH，32K FLASH容量已基本夠用，而內部的RAM存儲空間太小，為保存大量的采樣數據、運算的中間結果和提高系統的運行速度，系統增加了外部數據存儲器（RAM）和外部程序存儲器（RAM），分別用TMS320LF2407A的PS和DS信號進行片選。本系統采用的RAM存儲器是兩片 IS61LV6416-10T，它的存儲容量為64K 16位。數據存取時間為10ns，能滿足高速運行的需要，工作電壓為3.3V，與DSP工作電壓一致，無需電平轉換電路。
??? 液晶顯示模塊用來顯示心電圖，使用戶在沒有PC機的情況下也可以直觀地觀察到心電圖。心電圖也可以通過串口和PC機相連由PC機顯示。在不用來顯示心電圖時，液晶可以顯示系統狀態和其他信息。此液晶模塊內含SED1335控制器，分辨率為128 128，該模塊特點是功耗低、抗干擾能力強，模塊上集成了液晶顯示控制器、驅動器、RAM,ROM和LCD顯示器，使用時只需向模塊送入相應的命令和數據即可顯示所需信息。與DSP接口簡單，使用方便靈活。
??? TMS320LF2407A是3.3V供電，液晶模塊是5V電源供電，所以它們之間要通過電平轉換電路連接，本系統采用SN74LV16345A來實現電平匹配。

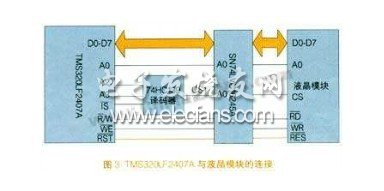

TMS320LF2407A與液晶模塊的接口如圖3 所示。
?
??? TMS320LF2407A集成了一個全雙工異步串口，可以實現心電模塊和PC機或者其他設備的通信。但是RS232電平和TTL電平不兼容，我們使用了一片電平轉換芯片MAX232，它采用+5V單電源供電，電路簡單，使用方便。
?? 為了方便設置，系統還增加了按鍵模塊，用戶可以通過按鍵來控制系統的一些功能，如啟動和停止等。
軟件設計
?? 了解和分析心電的特征是研究心電信號檢測的基礎，針對心電在不同頻段的特征，設計相應頻段的檢測算法，這是軟件設計的重要任務。

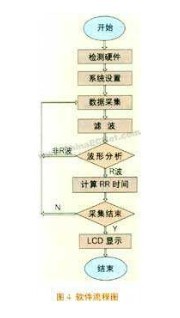

??? 心電圖是由一系列的波組所構成，每個波組代表著每一個心動周期。一個波組包括P波、QRS波群、T波及U波，研究表明心電主要的波段在QRS波，R波以及 P波段。心率變異性（HVR）分析目前在臨床研究中受到了普遍的重視，是分析心電異常的主要方法。心率變異性分析的對象是心電波形的RR間期，系統在對數據采樣時，就對波形的R波進行定位，找到R波位置，并計算出相鄰R波的間隔RR間期，然后存儲。系統軟件的任務就是把采集到的心電信號進行濾波，然后進行心率變異性分析，計算出RR間期，最后把最終的心電圖顯示在液晶屏幕上。軟件的流程如圖4所示。
?
?? 所有程序調試結束后，用仿真器的FLASH燒寫程序通過JTAG口將目標代碼下載到TMS320LF2407A的FLASH中去，實現整個系統的獨立運行。
結束語
?? 本文設計了一種以TMS320LF2407A DSP為信號處理器的心電監護系統，該系統把心電信號的采集、分析和顯示集成于一體,而且系統體積小、成本低、便于攜帶、實用性強。
