在我們常用的人機交互顯示界面中，除了數碼管、LED，有一種12864液晶屏用的比較多。顧名思義，12864表示其橫向可以顯示128個點，縱向可以顯示64個點。我們常用的12864液晶模塊中有帶字庫的，也有不帶字庫的，其控制芯片也有很多種，如KS0108、T6963C，ST7920等等。本產品是以ST7920為主控芯片的12864液晶屏的一種。

　　1.lcd12864基本資料

　　常見的12864LCD使用的控制芯片是ST7920。ST7920一般和ST7921（列驅動芯片）配合使用，做成顯示2行每行16個漢字的顯示屏25632LCD，或者是做成4行每行8個漢字的顯示屏12864LCD 。12864液晶模塊中有帶字庫可以顯示字母、數字符號、中文字型及圖形，具有繪圖及文字畫面混合顯示功能。提供三種控制接口，分別是8 位微處理器接口，4 位微處理器接口及串行接口。所有的功能，包含顯示RAM，字型產生器，都包含在一個芯片里面，只要一個最小的微處理系統，就可以方便操作模塊。內置2M-位中文字型ROM （CGROM） 總共提供8192 個中文字型（16x16 點陣），16K-位半寬字型ROM （HCGROM） 總共提供126 個符號字型（16x8 點陣），64 x 16-位字型產生RAM （CGRAM），另外繪圖顯示畫面提供一個64x256 點的繪圖區域（GDRAM），可以和文字畫面混和顯示。提供多功能指令：畫面清除（Display clear）、光標歸位（Return home）、顯示打開/關閉（Display on/off）、光標顯示/隱藏（Cursor on/off）、顯示字符閃爍（Display character blink）、光標移位（Cursor shift）顯示移位（Display shift）、垂直畫面旋轉（Vertical line scroll）、反白顯示（By_line reverse display）、待命模式（Standby mode）。

　　2.lcd12864主要參數

　　1、工作電壓（VDD）：3.3或5.5V（只支持一種電壓）

　　2、邏輯電平：2.7～5.5V

　　3、LCD 驅動電壓（Vo）：0～7V

　　4、工作溫度（TOP）：0～55℃（常溫）/-20～70℃（寬溫）

　　保存溫度（TST）：-10～65℃（常溫）/-30～80℃（寬溫）

　　3.lcd12864引腳功能

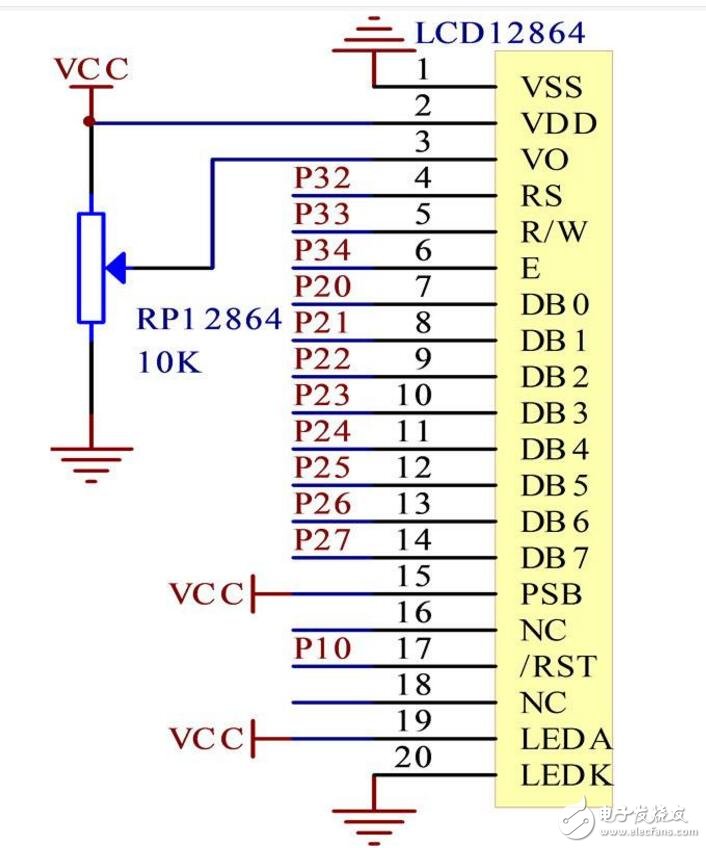

　　lcd12864引腳圖

　　常見ST7920主控的LCD12864 引腳定義如下：

　　1 VSS - 模塊的電源地

　　2 VDD - 模塊的電源正端

　　3 V0 - LCD驅動電壓輸入端

　　4 RS（CS） H/L 并行的指令/數據選擇信號；串行的片選信號

　　5 R/W（SID） H/L 并行的讀寫選擇信號；串行的數據口

　　6 E（CLK） H/L 并行的使能信號；串行的同步時鐘

　　7 DB0 H/L 數據0

　　8 DB1 H/L 數據1

　　9 DB2 H/L 數據2

　　10 DB3 H/L 數據3

　　11 DB4 H/L 數據4

　　12 DB5 H/L 數據5

　　13 DB6 H/L 數據6

　　14 DB7 H/L 數據7

　　15 PSB H/L 并/串行接口選擇：H-并行；L-串行

　　16 NC 空腳

　　17 /RET H/L 復位 低電平有效

　　18 NC 空腳

　　19 LED_A （LED+5V） 背光源正極

　　20 LED_K （LED-OV）背光源和負極
