LED擁有高可靠性、良好效率和超快響應速度，所以很適合作為照明光源。雖然白熾燈泡的成本很低，更換費用卻可能很昂貴。街燈就是很好的例子，更換一個故障燈泡往往需要出動多位人員和一輛卡車。也因為如此，盡管LED和白熾燈泡的效率大致相等，許多街燈卻采用可靠性更高且更省電的LED。

白熾燈雖能發出連續光譜，卻常用于交通號志等只需綠光、紅光和黃光的場合。這類應用須在白熾燈外加裝一個特定顏色的濾片，但它會造成六成的光能浪費。LED則能產生特定顏色的光，而且只要接通電源即可立即發亮，不像白熾燈需要200ms的反應時間，因此汽車產業早就將LED用于車燈。另外，DLP視訊應用也以LED作為光源，利用高速開關的LED取代原有機械組件。

LED的I-V特性
圖1是典型InGaAlP LED的正向電壓特性。LED電路模型可表示為一個電壓源串聯一個電阻，這個簡單模型與實際測量結果很吻合。電壓源為負溫度系數，因此正向電壓會隨著接面溫度升高而下降。InGaAlP LED(黃色與琥珀紅)的溫度系數在-3.0～-5.2mV/K之間，InGaN LED(藍、綠和白色)則介于-3.6～-5.2mV/K之間。負溫度系數是造成LED很難并聯的原因之一，因為越熱的組件會汲取越多的電流，越多的電流又會讓它的溫度進一步升高，最后就變成熱失控。

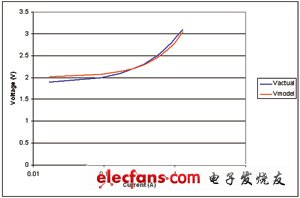

圖1 以電壓源和串聯電阻作為LED電路模型后得到的I-V特性曲線

圖2是輸出光強度(光通量)與操作電流的關系，可以看出輸出光強度與二極管電流的關系很密切，只要改變正向電流就能調整LED的亮度。另外，這條曲線在電流較小時很像是一條直線，但其斜率在電流升高時會變得較小。這表示當電流較小時，只要二極管電流加倍就會讓輸出光強度加倍。電流較大時則非如此，此時電流加倍只會讓輸出光強度提高八成。這項特性對LED很重要，因為它是由交換式電源所驅動，所以可能會遇到很大的紋波電流。其實電源供應的成本在某種程度上就是由所允許的電流決定：紋波電流越大，電源供應的成本就越低，只不過LED的輸出光強度也會受到影響。

圖2? LED效率在電流超過1A后開始下降

圖3是把三角紋波電流加到直流輸出電流后，輸出光強度減少的情形。由于紋波電流的頻率在多數情形下都遠超過人眼所能分辨的80Hz，再加上人眼對光強度的反應又呈現指數關系，只要光強度減少不超過20%就不會被發現，因此就算LED電流的紋波很大，光強度也不會明顯減弱。

圖3 紋波電流造成LED輸出光強度略為下降

紋波電流還會增加LED耗電量，造成接面溫度上升，并對LED的使用壽命產生很大影響。圖4顯示LED輸出光強度與時間及接面溫度的關系。我們設定80%的輸出光強度為LED的使用壽命，則從圖4中可看出，當溫度從74℃降至63℃時，LED使用壽命會從10 000小時增加為25 000小時。

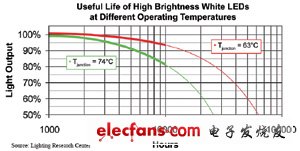

圖4 接面溫度升高會縮短LED的使用壽命

圖5是紋波電流造成LED功耗增加的情形。由于紋波頻率比LED的熱時間常數高，因此就算紋波電流很大 (以及峰值功耗很大)也不會影響峰值接面溫度——這個溫度主要是由平均功耗決定。LED的大部份電壓降就像是一個電壓源，所以電流波形不會對功耗造成影響。然而電壓降中仍會有某些電阻分量，這部份的功耗等于電阻值乘以均方根電流的平方。

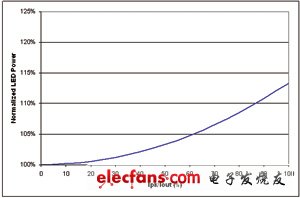

圖5 紋波電流導致LED耗電增加

從圖5還能發現就算紋波電流很高，也不會對LED功耗造成太大影響。舉例來說，當紋波電流達到輸出電流的一半時，耗電量只會增加不到5%。但若紋波電流遠遠超出這個水平，設計人員就必須減少電源提供的直流電流，避免接面溫度升高而影響組件壽命。一個簡單的經驗法則是：接面溫度每降低10℃，半導體組件壽命就會延長一倍。另外，多數設計由于受到電感的限制，都會盡量降低紋波電流，因為大部分電感只能應付20%以下的Ipk/Iout紋波電流比。

典型應用
LED電流常由安定電阻或線性穩壓器控制，但本文主要討論交換式穩壓器。LED驅動架構基本上可分為降壓、升壓和升降壓等三種類型，實際架構則應由輸入電壓與輸出電壓的關系決定。

如果輸出電壓永遠低于輸入電壓，則可采用圖6所示的降壓穩壓器。在此電路里，輸出濾波電感L1的平均電壓是由功率開關的負載周期所控制。TPS5430內含的FET開關導通時會將輸入電壓連接到電感L1并產生電流，逆向電壓保護二極管D2則會在開關截止時提供另一條電流路徑。L1電感可以穩定LED電流，因為電路會透過電阻監控LED電流，然后比較電阻電壓與控制組件內部的參考電壓以判斷電流大?。喝绻娏魈?，就增加功率開關的負載周期來提高L1電感的平均電壓，以便讓LED電流升高。這個電路的工作效率很高，因為功率開關、逆向電壓保護二極管和電流感測電阻的電壓降都很小。

圖6 降壓式LED驅動器會將輸入電壓轉換為較低電壓

如果輸出電壓永遠大于輸入電壓，圖7所示的升壓轉換架構就是最佳選擇。這個設計除了控制電路外，同樣會使用內含功率開關的組件U1。功率開關導通時，電流會通過電感到地。開關截止時，U1接腳1的電壓會上升直到D1導通，電感也會經由輸出電容C3和多個串聯的LED開始放電。多數應用會利用C3穩定LED電流，若沒有該電容，LED電流會變成在零與電感電流之間交替切換的不連續電流，不僅會降低LED的亮度，還會產生更多熱量而縮短LED壽命。此電路也和前面一樣利用電阻感測LED電流，再根據結果調整負載周期。注意，此架構很大的缺點是沒有提供短路保護，輸出端短路會造成龐大電流通過電感與二極管，將導致電路故障或輸入電壓大幅下降。

圖7 整合式升壓LED驅動器將輸入電壓轉換為高電壓

如果輸入電壓的變動范圍很大，有時高于輸出電壓，有時又低于輸出電壓，那么單純的降壓或升壓架構就不適用。除此之外，升壓應用還可能需要短路保護功能。在此狀況下，設計人員應采用圖8所示的升降壓架構。這個電路與升壓轉換架構很類似，會在功率開關導通時建立電感電流，等到功率開關停止導通，電感電流就會通過輸出電容和LED。這種設計與升壓轉換架構的區別在于輸出電壓不是正值，而是負電壓。此架構還能在輸出短路時將開關Q1切斷，所以可以避免升壓架構發生的短路問題。此電路的另一特點是盡管輸出為負電壓，感測電路卻不需執行電壓位準轉換——因為控制組件的地線連接到負輸出端，并直接測量感測電阻R100兩端的電壓。圖8中雖然只有1個LED，實際應用卻可串聯多顆。另外要注意的是，輸入電壓與輸出電壓的總和不能超過控制組件的最大電壓額定值。

圖8 升降壓架構支持很大的輸入電壓范圍

控制回路設計
LED電源供應的電流回路設計要比傳統電源供應的電壓回路簡單。電流回路的復雜性是由輸出濾波架構決定的。圖9就是三種常見架構，分別是單純的電感濾波器(A)、典型的電源供應濾波器(B)和改良型濾波器設計(C)。

圖9 三種不同的輸出濾波架構

為每個功率級電路建立簡單的P-Spice模型，以說明其控制特性的個別差異。其中降壓轉換功率FET與二極管的開關動作由一個10倍增益的壓控電壓源代表，LED由一個3Ω電阻串聯6V電壓源代表，LED與接地之間還有一個1Ω的電流感測電阻。模擬結果如圖10所示。

圖10? 三種濾波器架構的增益與相位圖

電路A是相當穩定的一階系統響應，其中，直流增益是由壓控電壓源、LED阻抗所構成的分壓器以及電流感測電阻所決定，系統極點則由輸出電感與電路阻抗決定。補償電路設計也很簡單，只要使用乙類放大器即可。

電路B由于包含輸出電容，所以會有二階響應。增加輸出電容是因為某些應用在電磁干擾或散熱因素的考慮下，不能容忍LED出現太大的紋波電流，因此需要輸出電容來消除紋波電流。這個電路的直流增益與前面的電路相同，但它會在輸出電感和電容所決定的頻率點上產生一對復數極點。由于濾波電路的總相位移為180°，因此補償電路設計必須謹慎以免系統不穩定。補償電路設計與采用丙類放大器的傳統電壓模式電源供應很類似，但比電路A多出兩顆零件和輸出電容。

電路C則會重新安排輸出電容的位置，使電路補償更容易。LED兩端的紋波電壓與電路B很類似，只不過電感紋波電流會通過電流感測電阻R105，這在計算功耗時必須考慮。此電路的補償設計幾乎和電路A同樣簡單，直流增益也與前面兩種電路相同。電路共有1個零點和2個極點，零點由電容和LED串聯電阻產生。第一個極點由輸出電容和電流感測電阻決定，第二個極點由電流感測電阻和輸出電感決定。當頻率很高時，此電路的響應與電路A相同。

調光
許多應用都需要LED調光功能，像是顯示器亮度控制和建筑照明調整。LED調光方式有兩種，一種是減少LED電流，另一種是讓LED快速導通和截止。由于輸出光強度不全與電流成正比，LED光譜在電流低于額定值時還常會移動，所以減少LED電流不是很有效率的做法。另外，人類的亮度感受還與光強度成指數關系，需大幅改變電流才能達到調光效果，這對電路設計造成很大影響，例如，電路容差(circuit tolerance)就能讓3%的滿負載電流誤差在10%負載時增為30%以上。

電流波形脈沖寬度調變(PWM)雖然提供更精確的亮度調整，但響應速度要特別注意，如照明和顯示器應用就必須讓PWM速度超過100Hz，否則看起來會有閃爍的感覺。假設PWM頻率為100Hz，那么10%的脈沖寬度就已進入毫秒范圍，是故電源供應必須提供10kHz以上的帶寬。圖9中的A和C簡單回路都能輕易達到此要求。圖11是包含PWM調光功能的降壓轉換功率級電路，會不停接通和切斷LED與電路的聯機。這種架構讓控制回路永遠處于工作狀態，故能提供非?？焖俚乃矔r響應 (見圖12)。

圖11 利用Q1對LED電流進行脈沖寬度調變

圖12 PWM技術提供1μs以內的LED切換速度

結語
盡管LED應用日益流行，仍有許多電源管理問題需要解決。例如，LED在注重可靠性與安全性的汽車市場的應用雖已大幅成長，但汽車電路系統的電源環境其實相當嚴苛，所以保護電路設計必須能夠承受60V以上的電壓突降。
