3、三星Exynos8890

　　三星在官網正式發布新一代旗艦處理器Exynos 8890，14mm FinFET LPP工藝制造，八核心big.LITTLE架構設計，首次采用四個自主定制的大核心（代號“貓鼬”Mongoose）+四個Cortex A53小核心，算是半自主架構。相比上一代Exynos 7420，性能提升30%以上，功耗降低10%。

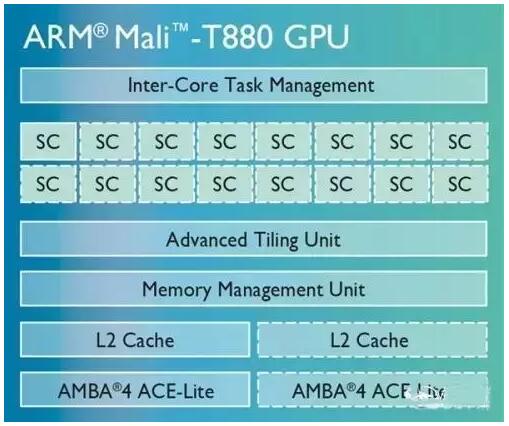

　　GPU方面是絕對的亮點，和華為麒麟950一樣選擇了Mali-T880，但后綴是“MP12”，開了12個核心（完整16個），性能自然有大幅度提升。相比之下，麒麟950只有4個核心。與上一代Mali-T760 GPU相比，Mali-T880性能提高1.8倍、能效提升40%。原生10位色差支持高保真4K顯示，完全支持當前和下一代API。基帶方面與驍龍820一樣，支持Cat.12/Cat.13標準，理論下載速度提升到600Mbps，上傳150Mbps。

　　Exynos 8890是三星首次自主設計GPU架構的芯片，擁有四個Mongoose自主架構大核心、四個A53公版架構小核心，雖然這樣的成績并不低，但似乎Mali-T880 MP12這樣的表現顯然不太正常，基本上也就是和上代Mali-T760 MP12差不多，可能是并未優化到位。

　　4、意法半導體STM32微控制器

　　據說三星的虛擬現實設備Gear VR采用的主控芯片正是意法半導體的微控制器32F401 A5009V0 TW 435，也就是STM32F4系列的STM32 32-bit ARM Cortex-M4微控制單元。

　　基于ARM Cortex-M4的STM32F4系列MCU采用了意法半導體的NVM工藝和ART加速器，在高達180 MHz的工作頻率下通過閃存執行時其處理性能達到225 DMIPS/608 CoreMark，這是迄今所有基于Cortex-M內核的微控制器產品所達到的最高基準測試分?jǐn)?shù)。

　　由于采用了動態功耗調整功能，通過閃存執行時的電流消耗范圍為STM32F410的89 μA/MHz到STM32F439的260 μA/MHz。

　　STM32F4系列包括八條互相兼容的數字信號控制器（DSC）產品線，是MCU實時控制功能與DSP信號處理功能的完美結合體：

　　高級系列

　　STM32F469/479 – 180 MHz CPU/225 DMIPS，高達2 MB的雙區閃存，帶SDRAM和QSPI接口，Chrom-ART Accelerator?、LCD-TFT控制器和MPI-DSI接口

　　STM32F429/439 – 180 MHz CPU/225 DMIPS，高達2MB的雙區閃存，具有SDRAM接口，Chrom-ART Accelerator?和LCD-TFT控制器

　　STM32F427/437 – 180 MHz CPU/225 DMIPS，高達2 MB的雙區閃存，具有SDRAM接口、Chrom-ART Accelerator?、串行音頻接口，性能更高，靜態功耗更低

　　基礎系列

　　STM32F446 – 180 MHz/225 DMIPS，高達512 KB的Flash，具有Dual Quad SPI和SDRAM接口

　　STM32F407/417 – 168 MHz CPU/210 DMIPS，高達1MB的Flash，增加了以太網MAC和照相機接口

　　STM32F405/415 – 168 MHz CPU/210 DMIPS，高達1MB的Flash、具有先進連接功能和加密功能

　　基本型系列

　　STM32F411 – 100 MHz CPU/125 DMIPS，具有卓越的功率效率，更大的SRAM和新型智能DMA，優化了數據批處理的功耗（采用批采集模式的動態效率系列）

　　STM32F410 – 100 MHzCPU/125 DMIPS，為卓越的功率效率性能設立了新的里程碑（停機模式下89 μA/MHz和6 μA），采用新型智能DMA，優化了數據批處理的功耗（采用批采集模式的動態效率?系列），配備真隨機數發生器、低功耗定時器和DAC

　　STM32F401 – 84 MHz CPU/105 DMIPS，尺寸最小、成本最低的解決方案，具有卓越的功耗效率（動態效率系列）

　　5、瑞芯微Rockchip

　　瑞芯微的控制器芯片通常用于電視盒子，但這兩年隨著VR市場的火爆，瑞芯微也想將自己產品擴展到這一新興應用，先前用于筆記本和智能盒子的RK3288就擔起重任。

　　今年的CES上，瑞芯微正式推出基于RK3288芯片的VR解決方案。

　　詳細參數

　　工藝：低漏電，高性能28nmHKMG 工藝

　　CPU：超強四核Cortex-A17，頻率高達1.8GHz

　　GPU：ARM Mali-T764 GPU，支持TE，ASTC，AFBC 技術

　　圖像處理：支持OpenGLES1.1/2.0/3.0，Open VG1.1，OpenCL，DirectX11

　　內嵌高性能2D 加速硬件

　　支持4K H.264 和 10bits H.265視頻解碼，1080P 多格式視頻解碼

　　1080P 視頻編碼，支持H.264，VP8 和MVC

　　圖像增強處理

　　硬件提升低功耗下顯示效果

　　顯示： 最高支持3840X2160分辨率顯示，以及HDMI2.0

　　安全：硬件安全系統，支持HDCP 2.X

　　內存：雙通道DRAM 控制器，64 bits 存儲接口

　　支持DDR3L，LPDDR2，LPDDR3

　　接口：內嵌13M ISP 及 MIPI-CSI 接口

　　豐富的外圍接口支持

　　以Highglass嗨鏡為例，其搭載雙目0.7英寸OLED顯示屏，單目分辨率為1080P，清晰度高達3147PPI。而其核心元件 RK3288芯片采用頻率高達1.8GHz的超強四核Cortex-A17架構及性能頂尖的Mali-T764 GPU，帶來強悍的硬件性能。最終為Highglass嗨鏡帶來2D/3D視頻播放、4K全高清、H.265硬解碼、全格式視頻硬件碼、DTS音頻解碼、支持藍牙4.0、2.4/5G雙模WiFi等特性。讓750英寸3D巨幕直接出現在消費者眼前。

　　6、全志科技H8/A80

　　全志科技在VR領域儲備已久，偶米科技的首款Uranus one VR一體機采用全志科技的H8芯片方案。全志H8八核基于臺積電最新領先的28納米制造工藝，采用8個ARM Cortex-A7內核，支持8核心同時2.0GHz高速運行，同時搭配Imagination 旗下強勁的PowerVR SGX544 圖像處理架構, 工作頻率可達700M左右。

　　多媒體方面， H8支持多格式1080p@60fps視頻編解碼，支持H.265/HEVC視頻處理，集成8M ISP圖像信號處理架構，可支持800萬像素?cái)z像頭。顯示方面，H8支持HDMI 1080p@60fps顯示，支持HDCP V1.2協議，支持HDMI CEC。此外，H8集成了全志新一代麗色顯示技術，圖像顯示質量進一步提升。事實上，H8芯片最早是應用于電視盒子。

　　睿悅信息在2015年底推出的Nibiru基于Nibiru VR ROM的VR一體機產品采用了全志A80芯片作為CPU。

　　CPU型號：全志A80 Octa

　　CPU架構：ARM Cortex-A15[2] ?R4P0（A15R4P0是A15的2014最新改進版本，性能提升，功耗降低，解決先前版本的固件Bug）[3] ?& ARM Cortex-A7 withbig.LITTLE（HMP架構可以使8個CPU核心同時運行）

　　CPU頻率：2016MHz

　　CPU核心：八核心

　　GPU芯片：ImaginationPowerVR G6230

　　制造工藝：28納米

　　支持內存：DDR3 / LPDDR3（2GB或以上）

　　封裝：1.8cm×1.8cm（約）

　　無線網絡：2.4GHz / 5GHz Wi-Fi

　　藍牙：支持，藍牙4.0

　　攝像頭：最大1600萬像素

　　最大支持分辨率：4K（3顯示屏）

　　視頻輸出：HDMI 1.4

　　視頻格式：支持H.265等格式

　　音頻解碼芯片：AC100

　　電源管理：CoolFlex

　　接口：以太網、串口、Camera、USB3.0 OTG、2×USB2.0、HDMI、GPIO等

　　能夠支持的最新系統：Android 4.4.2、Windows RT 8.1、Chrome OS，etc

　　7、盈方電子定制化VR芯片

　　2015年11月9日，騰訊miniStation微游戲機發布，經拆解后發現主芯片上醒目地印有兩個Logo：Tencent、INFOTM。

　　其中INFOTM是“上海盈方微電子”的公司的英文名稱，這是一家專業集成電路設計公司，專注于移動互聯網終端應用處理器芯片的研發。典型應用為平板電腦、智能手機、相機及攝像頭等；同時它也為合作方提供集成度高的涉及系統、軟件、芯片的綜合解決方案。

　　如此看來，這塊定制芯片應該就是騰訊委托盈方微電子設計、加工而成，然后雙方在芯片上共同留有Logo，形成雙品牌。

　　這顆定制的芯片的基本信息和功能：

　　1.內部采用高性能128位的處理器，據稱不同于目前主流的64位處理器，在數據處理方面執行效率更高；所以可以實現超低延遲的數據處理。

　　2.可并行處理多通道多媒體數據，包括音頻、視頻和互動數據；

　　3.采用了先進的圖像處理和傳輸技術；這些應該都是實現超高無線跨屏傳輸?shù)闹匾夹g(shù)。

　　4.針對VR技術進行了專門的算法優化。

　　也不排除盈方微電子的定制化芯片的成功將帶動該公司逐漸推出通用產品面向廣大VR廠商銷售的情況。

　　8、炬芯（S900VR / V500）

　　炬芯也很早就殺入這塊市場，最開始是與哆哚合作，但是產品卻遲遲沒有量產，所以整體延緩了進度。

　　目前炬芯針對VR一體機市場主要有兩款芯片S900VR和V500。說白了，這兩款芯片也是炬芯之前的S900和S500的馬甲版，當然都有針對VR一體機進行相應的優化。

　　炬芯S900基于64位Cortex-A53四核，GPU是PowerVR G6230。整體性能不弱。炬芯稱，S900VR可滿足VR產品三大技術標準。并且由于是64位架構，所以相對其他32位方案來說還是有一定的優勢。另外炬芯的價格一向也很犀利，所以也還蠻值得期待的。

△雅士VR一體機

　　剛剛發布不久的雅士VR一體機采用的就是炬芯S900VR方案。此外，據了解協創也將會推出炬芯S900VR的VR一體機。

　　除了S900VR之外，炬芯還針對入門級市場推出了V500，參數與S500基本一致，基于Cortex-A9四核，GPU是PowerVR SGX544。主打的是入門級的VR視頻一體機產品。據了解，這款芯片將于7月底量產。

　　9、英特爾（CherryTrail）

　　在依托于主機和PC的VR設備市場，英特爾有很大的優勢。不過在便攜式VR一體機市場，英特爾方案用的人則相對較少。而且有用的主要也是其14nm的CherryTrail平臺。

　　比如，暴風于去年11月發布的魔王一體機采用的就是英特爾Z8700四核。今年年初曝光的3Glasses W1同樣也是CherryTrail平臺的四核（具體型號未知）。

　　不過即便是14nm的英特爾CherryTrail平臺，用在VR上，發熱也還是很感人的。特別是對于性能較強的Z8700來說。

△億境VR一體機以及配套的VR背包

　　或許正是由于發熱的原因，所以?xún)|道旗下的億境VR一體機選擇了CherryTrail平臺的Z8350四核。

　　10、NVIDIA（Tegra K1）

　　雖然NVIDIA已經退出了手機市場，但是其移動處理器產品線依然存在，而且還活躍在掌機市場，比如NVIDIA自己推的SHIELD游戲機。

　　雖然Tegra K1早在2014年就發布了，但其依然是NVIDIA目前最高階的移動處理器。對于做顯卡出身的NVIDIA來說，Tegra K1在圖形處理器能力上非常的強悍。

　　Tegra K1一共有兩個版本，一款是基于Cortex-A15架構的32位四核心版本，最高主頻為2.3GHz；另一款則是基于64位ARMv8架構的雙核丹佛（Denver）CPU核心，最高主頻可達2.5GHz。這兩款處理器均搭載了192核心的開普勒GPU，支持基于DirectX11.1的虛幻4游戲引擎，能讓移動設備實現PC級的游戲特效。

　　基于Tegra K1強悍的圖形處理能力，已有一些國產VR一體機廠商選擇采用Tegra K1方案（Cortex-A15四核版）。比如Idealens VR一體機以及掌閱旗下的星輪Viulux VR-X一體機。

　　作為新消費領域，VR的確是一塊蛋糕，目前發力的企業無論技術有多普通，產品有多不成熟，很大程度都只是“占地盤”，搶占先發優勢。投資人卻像熱鍋上的螞蟻，急躁地搜尋獨角獸出沒的軌跡。
