引言

　　射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據。射頻識別工作無須人工干預、非接觸、閱讀速度快、無磨損、不受環境影響、壽命長、便于使用。目前，射頻識別技術在國外發展非常迅速，產品種類繁多，已廣泛用于工業自動化、商業自動化、交通運輸控制管理等眾多領域，如汽車、火車等交通監控；高速公路自動收費系統；停車場管理系統；物品管理；倉儲管理：車輛防盜等。由于我國射頻識別技術起步較晚，除用于中國鐵路的車號自動識別系統外，僅限于射頻公交卡的應用。本文給出一種實現簡單射頻識別系統的方式。閱讀器和應答器均包含在單片機控制系統中，利用ASK調制與解調電路以及匹配網絡電路，使整個系統的可識別有效距離約為8．3cm，有一定的使用價值。

　　1 總體方案設計

　　無線射頻識別(RFID)系統是由應答器、閱讀器及應用支撐軟件等幾部分組成。應答器采用直流電源供電，它主要由編碼電路、載波振蕩電路、調制電路和發射電路構成。其原理如圖1所示。該方案簡單易行，電路簡單。但這種應答器必須采用電源供電，否則電路無法工作。

?

　　將應答器看作有源應答器，在閱讀器設計部分，將接收到的微弱電壓信號進行放大，在利用解調電路取出有用信號，經過判別電路后再利用解碼芯片，最后利用顯示控制電路顯示閱讀器接收到的數據，其原理如圖2。所示該方案電路設計簡單，容易硬件實施，可行性好。

?

　　2 電路的理論分析與計算

　　2．1 耦合線圈的匹配理論

　　作為電磁能量的發射裝置一耦合線圈，必須考慮其匹配問題。耦合線圈在無線識別系統的工作頻率范圍內表現為阻抗ZL，為了實現與系統的功率匹配，必須通過無源的匹配電路實現阻抗轉換，使功率無反射地傳輸?shù)今詈暇€圈。可以利用少量組件來實現相配的匹配電路。在現實應用中有多種不同的13．56MHz的無線識別系統采用了如圖3的匹配電路。

?

　　本設計使用了該匹配電路，實現了阻抗匹配。要確定匹配電路的參數，需要測量出線圈的電感LS和導線的歐姆電阻RLS。

　　2．2 應答器的發射電路分析

　　在應答器的發送器部分，首先由頻率穩定的石英晶體振蕩器產生所需的工作頻率的信號。振蕩器信號被饋送到由信號編碼的基帶信號控制的調制級。此基帶信號就是鍵控的恒壓信號，在此將二進制數據以串行碼的形式表示出來。根據調制器的類型，執行對振蕩器信號的ASK或FSK調制。此時基帶信號會被直接饋送到頻率合成器，再通過功率放大使調制后的信號達到所需電平，然后將調制后的放大信號輸出耦合到初級線圈。

　　2．3 閱讀器接收電路分析

　　閱讀器接收電路由耦合線圈、放大器、解調器、解碼器和顯示部分組成。通過耦合線圈所得的電壓信號經過放大器放大后，再經解調器解調得到載波信號，再經解碼器解碼和顯示電路得到應答器所發送的數據。

　　3 程序及電路的設計與計算

　　3．1 閱讀器電路的設計計算

　　本次所設計的閱讀器電路由耦合線圈、放大電路、解調電路、解碼電路和單片機顯示電路組成。耦合線圈及放大器電路設計如圖4所示。為了使閱讀器線圈的耦合效率高，可將通過該線圈并聯可調電容，使其諧振頻率和應答器的工作頻率一致，使閱讀器線圈工作在諧振狀態，并聯諧振回路的諧振頻率可由式(1)計算：

?

　　式中L為線圈的自感系數，測試得L=12．60μH，f為應答器的工作頻率，為13．56MHz，由于具有并聯電容器的閱讀器線圈在諧振頻率13．56-MHz激勵時，電壓明顯上升，因此應答器的工作頻率選為13．56MHz，理論計算出C=10．9pF。

?

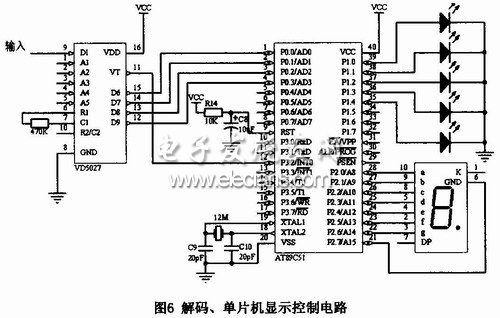

　　圖4屬于高頻小信號放大器，S8050的fT典型值為200MHz，則電流放大倍數約為：。數字恢復電路采用LM393，如圖5所示，它的作用是將解調輸出模擬信號恢復為數字信號，以便解碼器識別。解碼、單片機顯示控制電路如圖6所示。

?

　　3．2 應答器電路設計計算

　　編碼器設計由撥碼開關和編碼芯片VD5026構成，信息由撥碼開關生成。電路圖如圖7所示。

?

　　載波振蕩器采用74HC14構成的環行振蕩器，功耗小，最小工作電壓低，適合于3V電池供電。振蕩器反饋中接入13．56MHz晶體濾波器，載波頻率穩定度高。

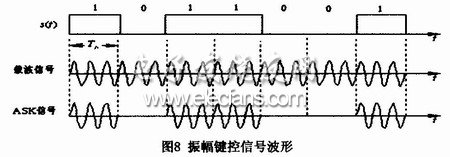

　　調制器由高速CMOS器件74HC00構成，實現ASK調制。調制波形如圖8所示。調制輸出信號經反向后直接送諧振回路。

?
