引言

現代通信技術正走向網絡核心技術分組化、窄帶接入技術無線化?，F在無線作為有線的有效補充,得到了越來越廣泛的應用,在很多場合,許多多媒體應用需要短距離的無線傳輸。無線多媒體系統除了提供多媒體服務外,具有無線所具有的建設速度快、安裝靈活方便等優點,還能在布線困難的地方實現多媒體通信。因此,無線多媒體具有廣闊的應用前景。但無線也存在著一系列的問題,如多經傳輸、信道衰落和空間射頻干擾等。

1無線多媒體系統概述

本系統為無線可視系統,集圖像、聲音、控制、數據等多媒體信息的采集、傳輸和處理為一體,系圖1無線多媒體系統框圖統能傳輸單向視頻信號,雙向語音信號,雙向數據信號,并具有數據采集等功能。系統框圖如圖1所示,系統分為主機和從機。通過對主從機的參數設定可以實現點對點和點對多點通信。主從機之間可以實現實時的雙向語音通信,同時從機把視頻信號傳給主機,從機還可以把傳感器等的數據傳給主機。

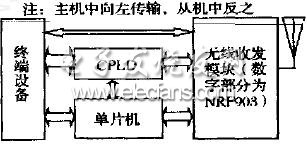

圖1無線多媒體系統框圖

2系統設計

2.1NRF903芯片介紹
射頻收發電路采用NordicVLSI公司的單片射頻收發芯片NRF903。該芯片的工作頻率為國際通用的ISM頻段433/868/915MHz,NRF采用抗干擾能力強的GMSK調制方式來優化信道效率,在GMSK中,在調制載波前采用了高斯濾波器,這樣可以在同等帶寬下傳輸更高速率的數據,可在155.6kHz的有效帶寬下傳輸最高76.8kbps的數據。最大發射功率可以調整到+10dBm,天線接口設計為差分天線。NRF903的工作電壓范圍為2.7～3.3V,NRF還具有待機模式,這樣可以更省電和高效。芯片的參數包括工作頻率和發射功率都可以通過一個14bit的配置寄存器用SPI串行線進行設置。采用DSS+PLL頻率合成技術,頻率穩定性極好;靈敏度高,達到-100dBm.內置獨有的鏡像頻率抑制電路。

2.2射頻模塊電路設計
為了提高發送距離,本系統中的NRF903模塊采用拉桿天線,如圖2所示,有效值的設定才能保證良好的功能,根據公式在不同的PCB板的模塊調試中,選定CS,CP,LP的參數值使電路諧振在所工作的頻段,同時使LS,CS1發生諧振。所選定的電容、電感必須具備良好的性能。PCB的底面有一個連續的接地面,射頻電路的元件面以NRF903為中心,各元器件緊靠其周圍,盡可能減少分布參數的影響。射頻部分的電源與數字電路部分的電源分離,NRF903的VSS端直接連接到接地面。注意不能將數字信號或控制信號引入到PLL回路濾波器元件上。NRF903的VCO電感位置的最佳設計是保證產生1.1±0.2V的PLL回路濾波器電壓。

元器件值的選定見文獻[1],根據不同的PCB板以及相關器件特性,根據頻譜分析和測定的電壓等值,可以適當的調整這些元器件的值,使其性能達到最佳。模塊如圖2所示CFG-CLK,CFG-DATA,CS為初始化配置線。STBY為待機模式控制端,“0”為工作模式,“1”為待機模式。CLK_OUT為分頻時鐘輸出。C_SENSE為載波檢測輸出,當沒有接收到載波信號時,C_SENCE輸出電壓為“0”,隨著接收電平的上升,C2SENCE的輸出電壓上升,上升到輸入電平值接近接收靈敏度極限以上10dB點時,C_SENCE為“1”。TXEN為發射控制端,“0”為接收模式,“1”為發射模式。DATA端為數據輸入?輸出端。PWR_DWN為掉電模式控制端,“0”為工作模式,“1”為掉電模式。其余的引腳為VCC和VSS。

圖2射頻模塊電路框圖

2.3初始化程序設計
在NRF903模塊正常工作前,需對其內部14bit的控制寄存器通過CFG_CLK,CFG_DATA,CS進行初始化。CS,CFG_CLK和CFG_DATA組成的串行接口將控制參數鎖存到內部配置單元的移位寄存器中。芯片選擇腳(CS)用來使能芯片的配置模式。配置期間,CS為高,配置字被鎖入(MSB在先)。配置字被鎖入移位寄存器后,CS變低,配置開始啟動。配置時序見文獻[2]。

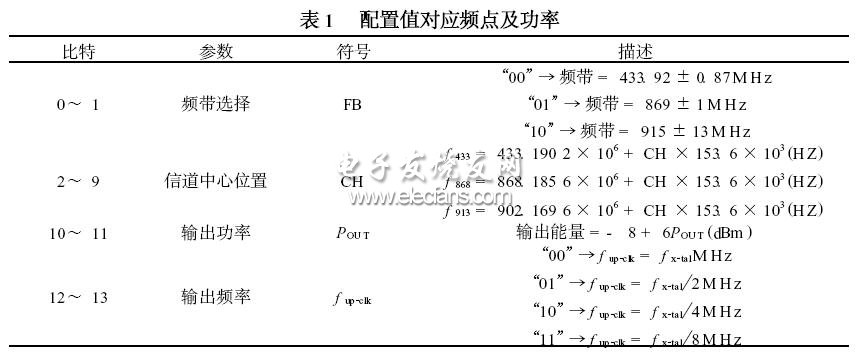

CFG_DATA位速率不能超過1Mbps。一旦配置完,設備狀態由外部信號TXEN,PWR_DWN,STBY和DATA(DATA在發射模式為輸入腳,在接收模式為輸出腳)來設定。配置可以在除了待機和掉電以外的所有模式中完成。在掉電和待機模式工作后,寄存器內容仍然有效。配置數據只有當電源撤除后才會丟失。如果不進行配制,模塊在默認模式下,工作頻率為868.1856MHz,按最大功率輸出,CLK_OUT為1.3284MHz。該特性使微控制器的軟件調試變得簡單、方便。配置中的1～2位為頻段選擇,3～10位為頻點選擇,11～12為輸出功率設置,13～14為時鐘分頻輸出設置,如表1所示。

在本系統中,工作頻段為927M,選擇的配置字為1000,0010,0100,10。初始化程序如下:
CLRP3.5;PWN-DWN=0,置工作模式
CLRP1.7;STBY=0,置工作模式
MOVR3,#08H
MOVA,#82H
SETBP3.6;配置期間CS拉高
CFG1:RLCA
MOVP3.0,C;
CLRP3.1
SETBP3.1
DJNZR3,CFG1
MOVR3,#06H
MOVA,#48H
CFG2:RLCA
MOVP3.0,C
CLRP3.1
SETBP3.1
DJNZR3,CFG2
CLRP3.6;CS置低,配置結束。
