部分運營商因?yàn)楝F(xiàn)有CS網絡覆蓋好、容量充足等原因，會作出在LTE網絡上首先開展無線Internet業務的選擇，而語音業務則暫不遷移到LTE網絡中，仍然基于原有的CS網絡開展。由于LTE和GERAN/UTRAN之間的Signal-radio mode，LTE終端使用LTE數據業務時，將無法收到電路域語音業務信號。因此LTE網絡產生了對MSC的CSFB需求，嚴格說來，CSFB技術并不是一種真正的LTE VoIP技術。

　　CSFB主要解決附著于LTE網絡的雙模終端如何在LTE網絡中接收到電路域的被叫尋呼等網絡發起的請求，要求MSC能夠建立與MME之間的SGs接口，實現LTE和2G/3G的聯合位置更新和尋呼等操作。

　　SR-VCC架構

　　SR-VCC架構利用IMS核心網絡提供LTE VoIP語音業務的路由、控制和業務觸發，并提供LTE向GERAN/UTRAN切換時的語音連續性保證。不同于CSFB架構，SR-VCC架構中移動語音業務真正能夠基于LTE分組網絡實施。

　　GPP在 R7協議版本中制定了VCC架構，實現WiFi和GERAN/UTRAN接入間切換時的語音連續性控。3GPP R8階段又針對LTE的需求，在R7 VCC基礎上進一步制定了SR-VCC的語音業務切換控制標準。

　　SR-VCC架構需要部署IMS SCC(Service continuity control) AS、增強MSC網元，結合MME的切換控制保證LTE語音能夠平滑地向GERAN/UTRAN CS網絡切換。要求MME在eNodeB發出向GERAN/UTRAN 切換請求后，通知增強MSC網元，MSC網元?jiǎng)t基于3GPP CS網絡成熟的切換控制協議向控制RNC/BSC的MSC發起CS切換請求。

　　SR-VCC不僅提供實時語音業務，而且能夠?yàn)橛脩?hù)提供全新的IMS多媒體業務，例如即時消息和用戶狀態呈現業務等。

　　VoLGA架構

　　VoLGA架構利用現有的CS網絡實現對LTE語音的控制，類似WiFi的UMA解決方案。 需要部署GANC網元，模擬BSC/RNC的A/Iu接口。此方案最大特點在于引入GANC網元, 而不需要部署IMS，不需要改造CS網絡，同時要求VoLGA UE與SR-VCC UE采用不同的協議棧。

　　VoLGA方案在T-Mobile發起的VoLGA論壇中討論，創始成員除T-Mobile外， 包括阿爾卡特朗訊、愛立信、華為、Kineto、LG電子、摩托羅拉、北電網絡、三星、Starent、中興通訊等10家廠商。3GPP組織已確定不在R8/R9中接受此方案。

　　VoLGA在09年1月剛剛完成版本1的需求討論,計劃在09年6月底完成版本1的三階段規范定義，在10年6月完成版本2的定義。中興通訊作為VoLGA成員，積極參加VoLGA標準的討論，并將在09年6月作為東道主主辦VoLGA上海會議。

　　大唐移動CSFB語音呼叫解決方案

　　CSFB技術并不是一種真正的LTEVoIP技術，CSFB主要解決附著于LTE網絡的雙模終端如何在LTE網絡中接收到電路域的被叫尋呼等網絡發起的請求，要求MSC能夠建立與MME之間的SGs接口，實現LTE和2G/3G的聯合位置更新和尋呼等操作

　　CSFB通過MSC/VLR和MME之間的SGs接口實現。

　　UE必須同時附著到MME和MSC/VLR上，UE在附著時將附著類型指示為聯合附著，MME收到聯合附著請求后向MSC發送位置更新請求。

　　在UE回退到CS域系統時，如果UE和回退系統支持PS域切換，則將激活的PS域承載切換到回退系統的PS域網絡中;否則PS域承載業務將被中止。

　　在UE請求激活CS域業務時執行CS Fallback過程，區分如下兩種情況：

　　1.當回退系統支持PS切換時：當UE請求激活CS域業務時，MME指示eNB發起PS域切換，之后UE在回退系統中接入并發送CS域業務請求，UE與MSC之間的CS域業務承載建立過程和PS域切換過程可并行執行。

　　2.當回退系統不支持PS切換時：當UE請求激活CS域業務時，MME指示eNB通過CCO或重定向過程讓UE重新選擇到回退系統，PS業務被掛起，MME保留所有NBGR承載而去激活所有GBR承載，UE在回退系統中發起CS業務建立過程。

　　對于正在TD-LTE網絡中接收數據業務或者駐留的UE，如果需要發起話音呼叫，則優先將其CSFB到GERAN網絡，在沒有GERAN網絡覆蓋或者UE不支持接入到GERAN網絡時將其CSFB到TD-SCDMA網絡。(如果UE之前處于空閑態，則UE在需要發起話音呼叫時NAS將觸發RRC連接建立過程，轉入連接態。剩余的處理過程與UE之前處于連接態時完全相同。)

　　大唐移動CSFB語音呼叫解決方案使用場景

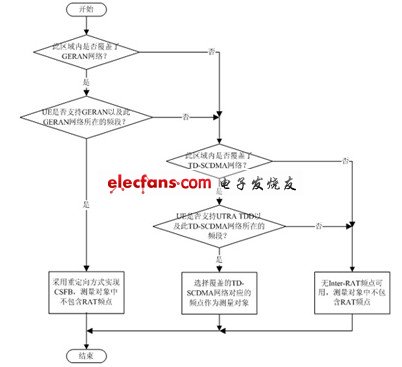

　　對于上述UE發起話音呼叫被CSFB到2G/3G網絡的場景，RAT頻點選擇流程如圖如下。

?

　　圖2 CSFB時RAT頻點選擇流程圖

　　當選擇了TD-SCDMA頻點作為測量對象時，頻點優先級順序如下：

　　TD-SCDMA頻點優先級 > TD-LTE頻點優先級。

　　當UE之前處于空閑態時，由NAS觸發業務請求，轉移到連接態。eNB基于MME的指示可以判斷需要執行CSFB操作。

　　當eNB確定將UE CSFB到GERAN網絡時，不需要執行測量配置。

　　當eNB確定將UE CSFB到TD-SCDMA網絡時，立即執行RRC連接重配過程以配置測量，以保證基于UE的測量上報盡快地切換到TD-SCDMA網絡。在成功下發測量配置后，eNB可以采用基于定時器的方式確定是否需要采用重定向。
