引言

　　隨著計算機網絡技術、專用集成芯片技術和現場總線技術的不斷發展，對工業用電度表的計量精度和電量數據傳輸實時性的要求在不斷提高。我國目前電力機車上裝備的電度表基本上都是傳統的機械式電度表，雖然機械式電度表存在抗干擾和抗震動性好的優點，但是其精度差，電量數據需要人為讀數不能實時傳輸?shù)缺锥恕?a target="_blank">ADE7755是AD7755的增強版，解決了AD7755的F1、F2與CF端輸出不同步以及低功率下無輸出的問題。也即AD7755在負載在8-13mA時F1、F2無輸出而CF有輸出，在小于8mA的負載下兩者均無輸出，造成較大計量誤差。兩者在其他方面基本沒有差別，先AD7755已經停產，ADE7755的數據手冊基本沿用以前的AD7755，略有改動而已。ADE7755是一種高準確度電能計量集成電路，其技術指標超過了IEC1036規定的準確性要求。ADE7755只在模數轉換器（ADC）與基準源中使用模擬電路，所有其他信號處理（如相乘輿濾波）都使用數字電路，這使ADE7755在惡劣的環境下依然能保持較高的準確度和長期穩定性。ADE7755引腳F1和F2以較低頻率形式輸出有功功率平均值，能直接驅動機電式計度器或MCU接口。引腳CF以較高頻率形式輸出有功功率瞬時值，用于校驗或與MCU接口。ADE7755內部包含一個對AVdd電源引腳監控電路。當Avdd上升到4V之前，ADE7755一直保持在復位狀態。當AVdd下降到4V以下，ADE7755也被復位，此時F1,F2和CF都沒有輸出。

　　硬件電路設計

　　目前廣泛使用機械式、電磁型和機電型等電度表普遍存在一個不能實時傳輸電量數據的缺陷，且各自又有或精度差或抗干擾能力差等弱點。作者結合當前普遍流行的現場總線技術和AD公司的ADE7755電量計量專用芯片以及飛利普公司的P87C591單片機，內部相位匹配電路使電壓和電流通道的相位始終是匹配的（45-65Hz范圍內相位誤差不大于±0.1度），無論通道1內的高通濾波器（HPL）是接通還是斷開的。內部的空載閥值特性保證ADE7755在空載時沒有潛動。

　　總體電路框圖如圖1所示：

?

　　圖1 總體電路框圖

　　圖 1中，由PT和CT在電網中測得相應的電壓和電流信號，送到ADE7755中進行電量計算，算出來的功率值分兩種，一種是低頻的平均功率值，送往機電式電度表用于顯示；另一種是高頻瞬時功率值，送入帶CAN總線控制器的P87C591單片機，根據上位機的要求算出目前使用的電量值，并通過CAN總線，與上位機之間實現通信。

　　其中電壓輸入通道（V2N，V2P）輸入電壓信號是PT測得的電壓信號在經過預防電磁干擾作用的鐵氧體和衰減網絡后進入的。

　　在電流和電壓信號的輸入端，進行了相應的濾波處理，以增強抗干擾能力。

　　ADE7755工作原理

?

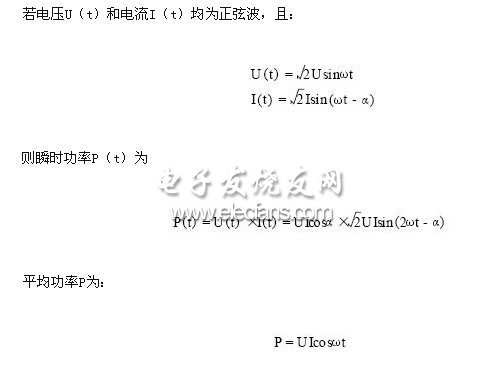

　　ADE7755是一種采用電壓和電流直接相乘的方法得到瞬時有功功率，再由瞬時有功功率求出平均有功功率。如圖2所示，由電壓傳感器和電流傳感器得到電壓和電流信號分別經兩路A/D轉換器轉換成數字信號送入電壓通道V2N、V2P和電流通道V1N、V1P。兩個模數轉換器（ADC）對來自電流和電壓傳感器的電壓信號進行數字化，這兩個ADC都是16位二階Σ-Δ模數轉換器，過采樣速率達900kHz。ADE7755的模擬輸入結構具有寬動態范圍，大大簡化了傳感器接口（可與傳感器直接連接），也簡化了抗混疊濾波器的設計。電流通道中的程控放大器（PGA）進一步簡化了傳感器接口。電流通道中的高通濾波器（HPF）濾掉電流信號中的直流分量，從而消除了由于電壓或電流失調所造成的有功功率計算上的誤差。有功功率是從瞬時功率信號推到計算出來的，瞬時功率信號時用電流和電壓信號直接相乘得到的。為了得到有功功率分量（即直流分量），只要對瞬時功率信號進行低通濾波就可以了。低頻端口F1和F2的輸出脈沖頻率freq與高頻端口CF輸出脈沖頻率fCF可由下式確定：

　　其中系數Gin為輸入增益，F(xiàn) 1-4為可由主時鐘CLKIN獲得的分頻，Uref為基準電壓，K為比例系數。

　　ADE7755的外圍電路中，通過輸出頻率設置電路實現對CF口輸出頻率的設置，即電表常數的設置。

　　圖2 ADE7755的內部框圖

　　ADE7755是一種高精度的電量計量芯片，在工頻情況下，在500：1的動態范圍內，精度達到0.1%。技術指標超過了IEC1036標準的要求。

　　唯一的模擬電路是模數轉換電路，其他電路都是采用數字電路，這保證了該芯片具有足夠的抗干擾的能力。通過F1和F2實時輸出功率信息，能直接驅動電度表計數器或直接和單片機連接。
