工作原理
電子鐘是一個將“ 時”，“分”，“秒”顯示于人的視覺器官的計時裝置。它的計時周期為24小時，顯示滿刻度為23時59分59秒，具有校時功能和報時功能。因此，一個基本的數字鐘電路主要由譯碼顯示器、“時”，“分”，“秒”計數器、校時電路、報時電路和振蕩器組成。主電路系統由秒信號發生器、“時、分、秒”計數器、譯碼器及顯示器、校時電路、整點報時電路組成。秒信號產生器是整個系統的時基信號，它直接決定計時系統的精度，一般用石英晶體振蕩器加分頻器來實現。將標準秒信號送入“秒計數器”，“秒計數器”采用60進制計數器，每累計60秒發出一個“分脈沖”信號，該信號將作為“分計數器”的時鐘脈沖。“分計數器”也采用60進制計數器，每累計60分鐘，發出一個“時脈沖”信號，該信號將被送到“時計數器”。“時計數器”采用24進制計時器，可實現對一天24小時的累計。譯碼顯示電路將“時”、“分”、“秒”計數器的輸出狀態用七段顯示譯碼器譯碼，通過七段顯示器顯示出來。整點報時電路時根據計時系統的輸出狀態產生一脈沖信號，然后去觸發一音頻發生器實現報時。校時電路時用來對“時”、“分”、“秒”顯示數字進行校對調整。
51單片機電子時鐘設計

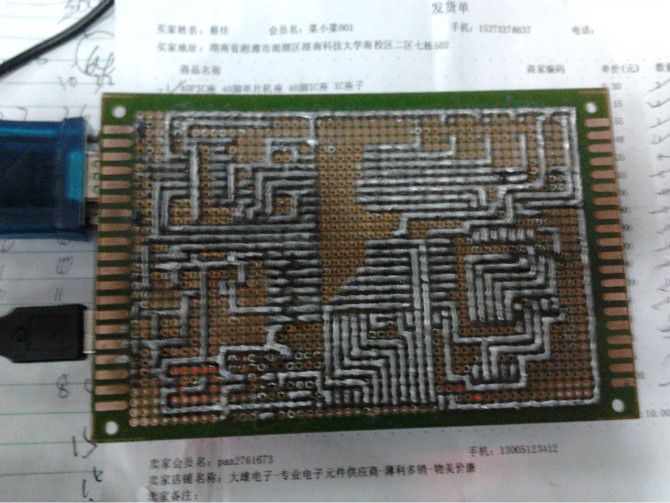

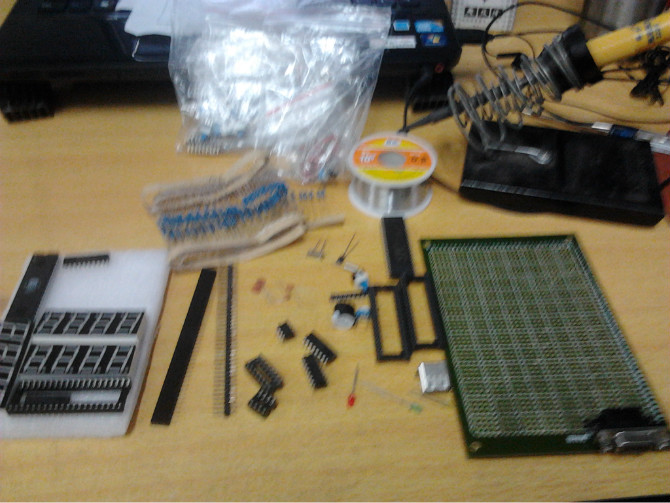

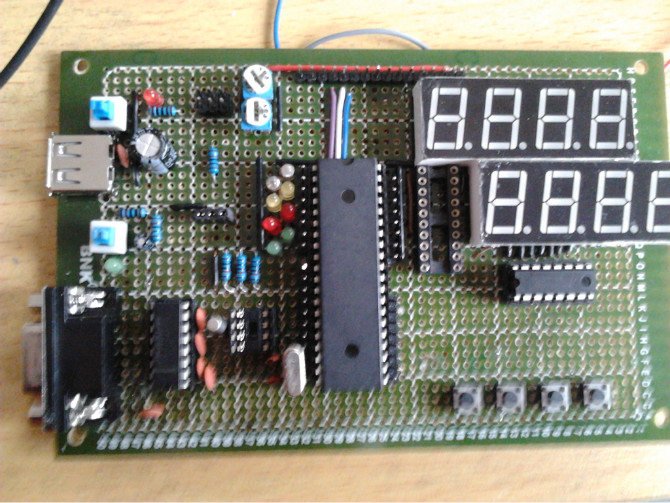

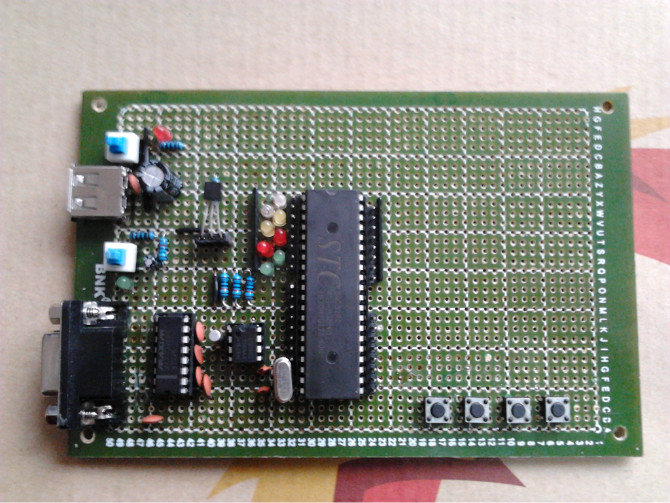

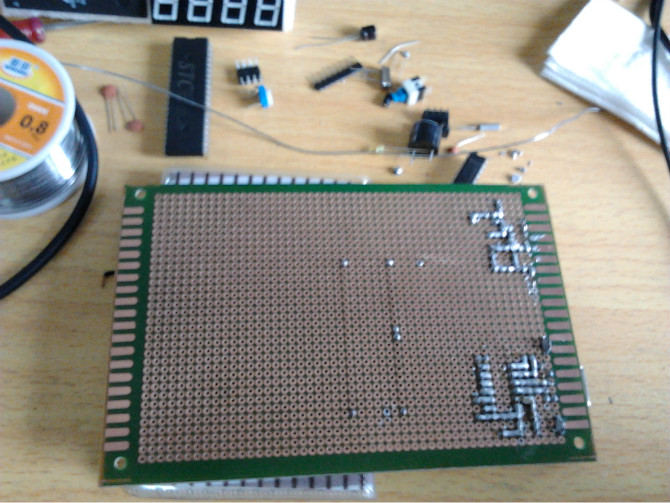

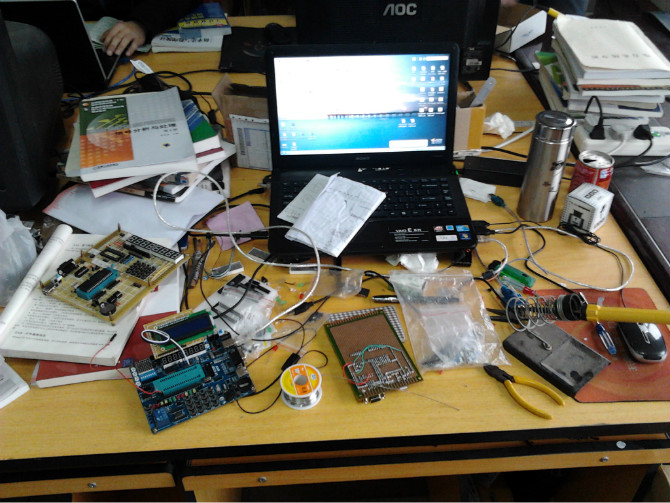

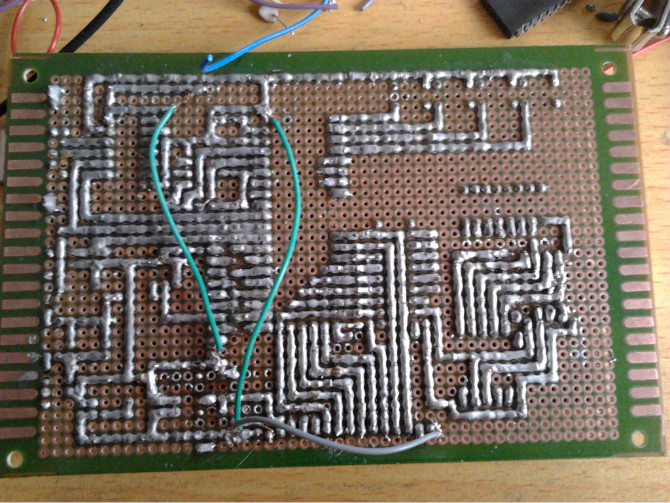

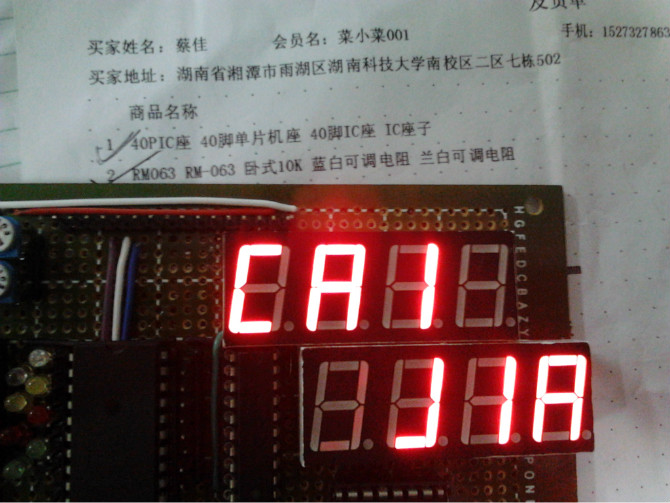

硬件部分

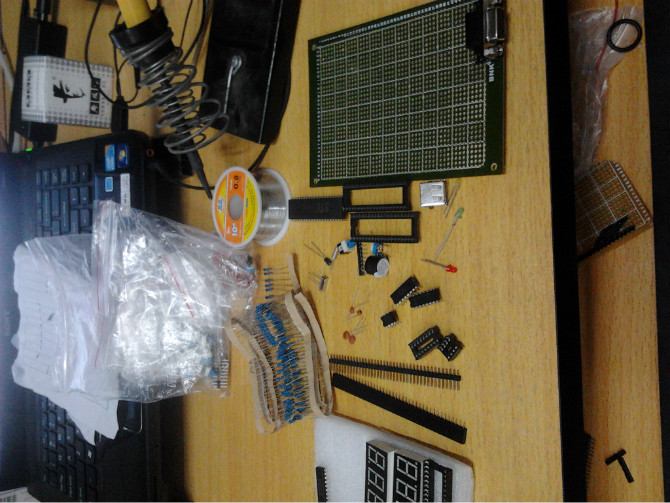

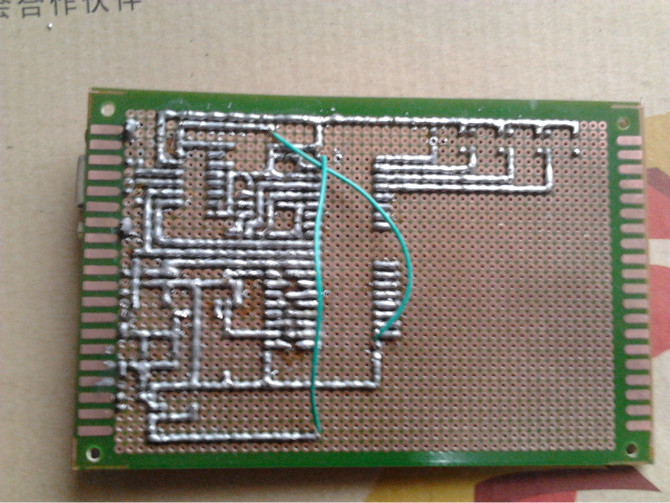

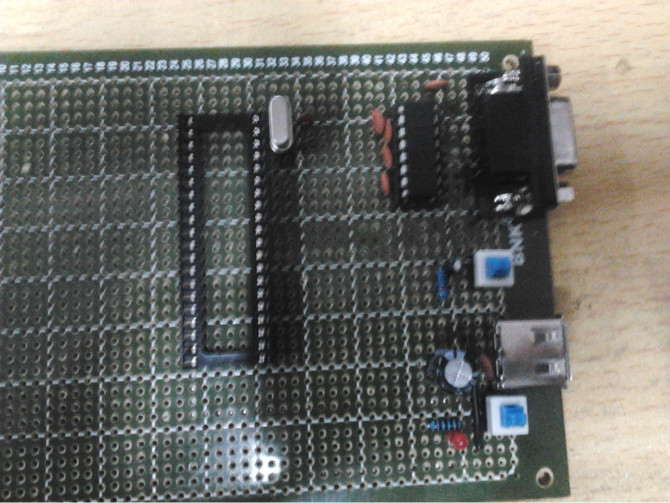

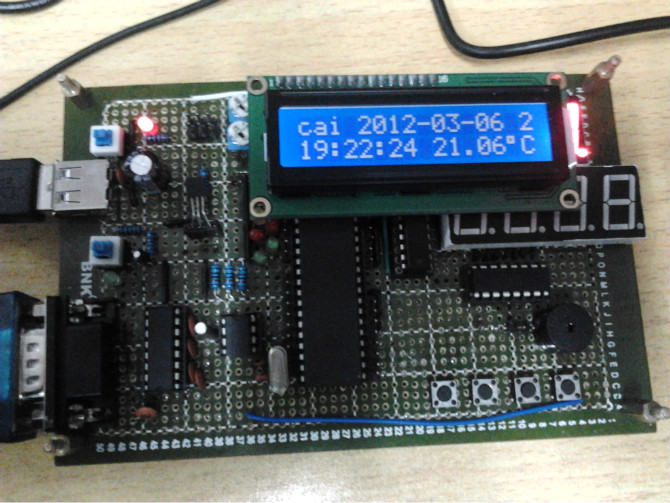

基于51單片機、 ds1302時鐘芯片、 ds18b20溫度芯片、 以及1602液晶顯示的 實時時間 和 實時溫度顯示 。同時可通過按鍵 設置 年、月、日、時、分、星期。 并且可以設置鬧鐘 當鬧鐘時間到時 蜂鳴器持續發出 滴。。聲 同時led燈不停閃爍 且在一分鐘內沒有按指定停止按鍵 鬧鐘將自動停止 。。。
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
軟件部分
如果網頁上復制的代碼不能編譯可以從這里下載keil工程： http://www.51hei.com/f/dszdec.rar
#include 《reg52.h》
#define uchar unsigned char
#define uint unsigned int
sbit spk=P1^7;
sbit led=P1^5;
sbit DQ=P1^0;
sbit RS=P2^4;
sbit RW=P2^5;
sbit EN=P2^6;
sbit key1=P2^0;
sbit key2=P2^1;
sbit key3=P2^2;
sbit key4=P2^3;
sbit IO=P3^6;
sbit RST=P3^7;
sbit SCLK=P3^5;
uchar code table［］={0x30，0x31，0x32，0x33，0x34，0x35，0x36，0x37，0x38，0x39};
int nian，xing，yue，ri，shi，fen，miao;
uchar num，temp，c，d，time［7］，a，b，aa，bb，ns，ng，ys，yg，rs，rg，ss，sg，fs，fg，ms，mg，flag;
/*******************1602************************/
void delay（int z）
{
int x，y;
for（x=z;x》0;x--）
for（y=100;y》0;y--）;
}
void write_com（uchar com） //寫命令
{
RS=0;
P0=com;
delay（5）;
EN=1;
delay（5）;
EN=0;
}
void write_data（uchar date） //寫數據
{
RS=1;
P0=date;
delay（5）;
EN=1;
delay（5）;
EN=0;
}
void init（） //初始化
{
RW=0;
EN=0;
write_com（0x38）; //顯示模式設置
write_com（0x0c）; //開顯示 不顯示光標 不閃
write_com（0x06）; //寫一個字符 地址指針 光標 加一 整屏不移動
write_com（0x01）; //顯示清零
write_com（0x80+0x04）;
write_data（‘2’）;
write_com（0x80+0x05）;
write_data（‘0’）;
write_com（0x80+0x00）;
write_data（‘c’）;
write_com（0x80+0x01）;
write_data（‘a’）;
write_com（0x80+0x02）;
write_data（‘i’）;
write_com（0x80+0x4e）;
write_data（0xdf）;
write_com（0x80+0x4f）;
write_data（‘C’）;
write_com（0x80+0x4b）;
write_data（0x2e）; //顯示“。”
}
/**************DS18B20****************/
void delay1（unsigned int t） //延時函數
{
while（t--）;
}
void init1（） //初始化
{
uchar n=0;
DQ=1; //DQ復位
delay1（8）;
DQ=0; //主機將DQ拉低
delay1（80）; //大于480us的延時
DQ=1;
delay1（5）; //延時15~60us
n=DQ;
delay1（5）; //若n=0初始成功 n=1初始失敗（可設置返回值查看n是否為1）
}
void write_byte（uchar dat） //寫入一個字節
{
uint i;
for（i=0;i《8;i++）
{
DQ=0;
DQ=dat&0x01;
delay1（12）;
DQ=1;
dat》》=1;
}
delay1（4）;
}
uchar read_byte（） //讀入一個字節
{
uint k=0;
uchar value=0;
for（k=0;k《8;k++）
{
DQ=0;
value》》=1;
DQ=1;
if（DQ）
value|=0x80;
delay1（4）;
}
return value;
}
uchar read_temp（） //讀取溫度函數
{
uchar a=0，b=0;
init1（）;
write_byte（0xcc）;
write_byte（0x44）;
delay1（200）;
init1（）;
write_byte（0xcc）;
write_byte（0xbe）;
a=read_byte（）;
b=read_byte（）;
c=b;
d=a;
b《《=4;
b+=（a&0xf0）》》4;
return b;
}
/***********************1302**********************/
void wirte_byte1（uchar date） //寫入一個字節
{
uchar i;
for（i=8;i》0;i--）
{
IO=date&0x01;
SCLK=0;
SCLK=1;
date=date》》1;
}
}
uchar read_byte1（） //讀一個字節
{
uchar dat，i;
for（i=8;i》0;i--）
{
dat=dat》》1;
SCLK=0;
if（IO）
dat=dat|0x80;
SCLK=1;
}
return（dat）;
}
void write_ds1302（uchar add，uchar date） //將數據寫入1302中
{
RST=0;
SCLK=0;
RST=1;
wirte_byte1（add）;
wirte_byte1（date）;
RST=0;
SCLK=1;
}
uchar read_ds1302（uchar add） //讀出1302中數據
{
uchar temp;
RST=0;
SCLK=0;
RST=1;
wirte_byte1（add）;
temp=read_byte1（）;
RST=0;
SCLK=0;
return （temp）;
}
uchar huan_BCD（uint z） //將數據 轉換成BCD
{
uint a，b;
a=z/10;
b=z%10;
a=a&0xff;
b=b&0xff;
a《《=4;
a=a|b;
return （a）;
}
void xian_shi（） //液晶顯示函數
{
if（b==0&a==0）
{
ms=time［0］/16;
mg=time［0］%16;
fs=time［1］/16;
fg=time［1］%16;
fen=fs*10+fg;
ss=time［2］/16;
sg=time［2］%16;
shi=ss*10+sg;
rs=time［3］/16;
rg=time［3］%16;
ri=rs*10+rg;
ys=time［4］/16;
yg=time［4］%16;
yue=ys*10+yg;
ns=time［6］/16;
ng=time［6］%16;
nian=ns*10+ng;
xing=time［5］;
}
if（a==1|b==1）
{
ss=shi/10;
sg=shi%10;
write_com（0x80+0x41）;
write_data（0xff）;
write_com（0x80+0x40）;
write_data（table［ss］）;
write_com（0x80+0x41）;
write_data（table［sg］）;
}
if（a==2|b==2）
{
fs=fen/10;
fg=fen%10;
write_com（0x80+0x44）;
write_data（0xff）;
write_com（0x80+0x43）;
write_data（table［fs］）;
write_com（0x80+0x44）;
write_data（table［fg］）;
}
if（a==3）
{
rs=ri/10;
rg=ri%10;
write_com（0x80+0x0d）;
write_data（0xff）;
write_com（0x80+0x0c）;
write_data（table［rs］）;
write_com（0x80+0x0d）;
write_data（table［rg］）;
}
if（a==4）
{
ys=yue/10;
yg=yue%10;
write_com（0x80+0x0a）;
write_data（0xff）;
write_com（0x80+0x09）;
write_data（table［ys］）;
write_com（0x80+0x0a）;
write_data（table［yg］）;
}
if（a==5）
{
ns=nian/10;
ng=nian%10;
write_com（0x80+0x07）;
write_data（0xff）;
write_com（0x80+0x06）;
write_data（table［ns］）;
write_com（0x80+0x07）;
write_data（table［ng］）;
}
if（a==6）
{
write_com（0x80+0x0f）;
write_data（0xff）;
write_com（0x80+0x0f）;
write_data（table［xing］）;
}
write_com（0x80+0x06）; //在液晶第一行第七八位顯示 年
write_data（table［ns］）;
write_com（0x80+0x07）;
write_data（table［ng］）;
write_com（0x80+0x08）;
write_data（‘-’）;
write_com（0x80+0x09）; //在液晶第一行第十十一位顯示 月
write_data（table［ys］）;
write_com（0x80+0x0a）;
write_data（table［yg］）;
write_com（0x80+0x0b）;
write_data（‘-’）;
write_com（0x80+0x0c）; //在液晶第一行第十三 十四位顯示 日
write_data（table［rs］）;
write_com（0x80+0x0d）;
write_data（table［rg］）;
write_com（0x80+0x0f）; //在液晶第一行第十七位顯示 星期
write_data（table［xing］）;
write_com（0x80+0x40）; //在液晶第二行第二三位顯示 時
write_data（table［ss］）;
write_com（0x80+0x41）;
write_data（table［sg］）;
write_com（0x80+0x42）;
write_data（‘：’）;
write_com（0x80+0x43）; //在液晶第二行第五六位顯示 分
write_data（table［fs］）;
write_com（0x80+0x44）;
write_data（table［fg］）;
write_com（0x80+0x45）;
write_data（‘：’）;
write_com（0x80+0x46）; //在液晶第二行第八九位顯示 秒
write_data（table［ms］）;
write_com（0x80+0x47）;
write_data（table［mg］）;
}
void keyscan（） //按鍵設置函數 可任意設置年月日時分秒星期的數值
{
if（key4！=0）
{
if（key1==0） //key1按鍵 選擇需設置的位
{
if（key1==0）
{
a++;
delay（1）;
}
while（！key1）
{
delay（1）;
}
}
if（a！=0）
{
if（key2==0） //key2按鍵 可將需設置的數 調大
{
if（a==1）
{
shi++;
if（shi》=24）
{
shi=0;
}
}
if（a==2）
{
fen++;
if（fen》=60）
{
fen=0;
}
}
if（a==3）
{
ri++;
if（ri》=32）
{
ri=1;
}
}
if（a==4）
{
yue++;
if（yue》=12）
{
yue=1;
}
}
if（a==5）
{
nian++;
if（nian》=99）
{
nian=0;
}
}
if（a==6）
{
xing++;
if（xing》=8）
{
xing=1;
}
}
}
if（key3==0） //key3按鍵 可將需設置的數 調小
{
if（a==1）
{
shi--;
if（shi《0）
{
shi=23;
}
}
if（a==2）
{
fen--;
if（fen《0）
{
fen=59;
}
}
if（a==3）
{
ri--;
if（ri《1）
{
ri=31;
}
}
if（a==4）
{
yue--;
if（yue《1）
{
yue=12;
}
}
if（a==5）
{
nian--;
if（nian《0）
{
nian=99;
}
}
if（a==6）
{
xing--;
if（xing《1）
{
xing=7;
}
}
}
if（a==7） //當按下key1 7次后 將個數據寫入1302
{
a=0;
write_ds1302（0x8e，0x00）; //WP=0 寫操作
write_ds1302（0x80，0x00）; //0x80是寫秒數據
write_ds1302（0x82，huan_BCD（fen））; //0x82是寫分數據
write_ds1302（0x84，huan_BCD（shi））; //0x84是寫時數據
write_ds1302（0x86，huan_BCD（ri））; //0x84是寫日數據
write_ds1302（0x88，huan_BCD（yue））; //0x84是寫月數據
write_ds1302（0x8a，huan_BCD（xing））; //0x84是寫星期數據
write_ds1302（0x8c，huan_BCD（nian））; //0x84是寫年數據
write_ds1302（0x8e，0x80）; //WP=1 寫保護
}
}
}
}
void naozhong（） //通過按鍵設置鬧鐘 時 分
{
if（key1！=0）
{
if（key4==0）
{
if（key4==0）
{
b++;
delay（1）;
}
while（！key4）
{
delay（1）;
}
}
if（b！=0）
{
if（key2==0） //key2按鍵 可將需設置的數 調大
{
if（b==1）
{
shi++;
if（shi》=24）
{
shi=0;
}
}
if（b==2）
{
fen++;
if（fen》=60）
{
fen=0;
}
}
}
if（key3==0） //key3按鍵 可將需設置的數 調小
{
if（b==1）
{
shi--;
if（shi《0）
{
shi=23;
}
}
if（b==2）
{
fen--;
if（fen《0）
{
fen=59;
}
}
}
aa=huan_BCD（shi）; //將設置的時鐘 賦值給aa
bb=huan_BCD（fen）; //將設置的分鐘 賦值給bb
if（b==3） //當按下key4 3次后 鬧鐘設置完成
{
b=0;
}
}
}
}
void main（）
{
uint i，temp;
init（）;
TMOD=0x10;
EA=1;
TH1=（65536-51200）/256;
TL1=（65536-51200）%256;
ET1=1;
while（1）
{
temp=0x81; //讀的初始地址
for（i=0;i《7;i++） //分別把秒分時日月年星期數據讀出分7次讀好一次地址加2“ temp+=2;”
{
time［i］=read_ds1302（temp）;
temp+=2;
}
if（bb==time［1］&aa==time［2］&！time［0］） //如果讀出來的時鐘 分鐘與1302讀出來的值相等且讀出來的秒鐘為零時 進入中斷
{
TR1=1;
flag=1; //標志位設置為1
}
if（key3==0） //進入鬧鐘后 可由key3按下 停止中斷 標志位置零 允許調時鬧鐘設置按鍵動作 停止鬧鈴
{
led=1;
spk=1;
flag=0;
TR1=0;
}
if（flag！=1） //當進入鬧鐘中斷后 調時與設置鬧鐘的按鍵 無效
{
naozhong（）;
keyscan（）;
}
xian_shi（）;
temp=read_temp（）;
write_com（0x80+0x49）;
write_data（table［temp/10］）; //在液晶第二行第十位顯示溫度的十位
write_com（0x80+0x4a）;
write_data（table［temp%10］）; //在液晶第二行第十一位顯示溫度的個位
write_com（0x80+0x4c）;
write_data（table［（d&0x0f）*625/1000］）; //在液晶第二行第十三位顯示溫度的小數點后一位
write_com（0x80+0x4d）;
write_data（table［（d&0x0f）*625/100%10］）; //在液晶第二行第十四位顯示溫度的小數點后二位
}
}
void timer1（） interrupt 3 //定時器
{
uint t;
TH1=（65536-50000）/256;
TL1=（65536-50000）%256;
t++;
spk=0; //蜂鳴器 發出 滴答 聲
led=！led; //發光二極管 不停閃爍
delay1（10）;
if（t==1120） //約1分鐘后 鬧鐘自動停止 標志位
{
led=1;
spk=1;
t=0;
TR1=0;
flag=0;
}
}
