plc交通燈控制電路設計合集

2018-01-10 | rar | 1.57 MB | 次下載 | 1積分

資料介紹

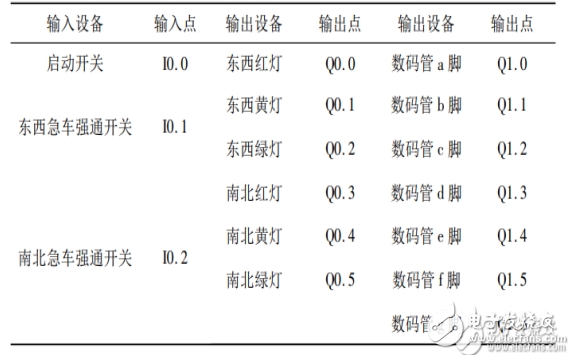

  該系統采用西門子S7-200PLC,為了能達到較好的教學效果,采用紅、綠、黃三種發光二極管模擬通信號燈,七段數碼顯示器顯示工作時間,根據系統的輸入輸出點數采用CPU226AC/DC型PLC,共有24輸入點,16個輸出點,系統I/O地址定義如表所示。

plc交通燈控制電路設計合集

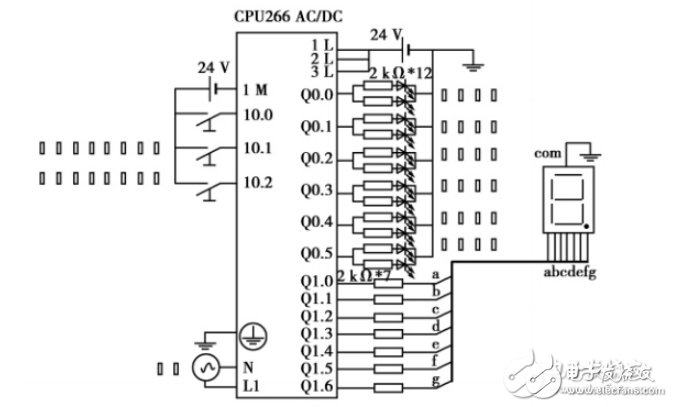

  由于東西和南北方向的信號燈顯示時間一致,故采用信號燈并聯,以節約PLC輸出點數??紤]到發光二極管和七段數碼管的耐壓情況,采用在PLC的輸出端串聯2kΩ電阻限流,七段數碼顯示器使用SM4205共陰型數碼顯示器,相應的硬件接線圖形如圖所示。

plc交通燈控制電路設計合集

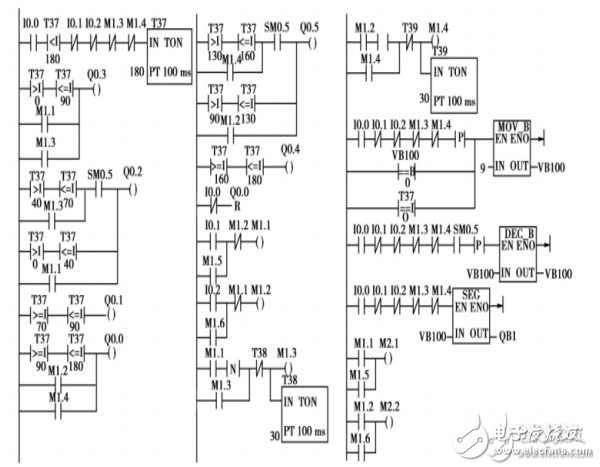

  常見的交通燈控制程序采用多個定時器設計,程序繁瑣復雜。在此采用一個定時器,通過數據比較指令,把信號燈閃亮的時間順序依次分段,并采用特殊存儲器SM0.5實現東西綠燈和南北綠燈的閃爍。用SEG指令把時間譯碼送到七段數碼管顯示。用4個位存儲器實現互鎖和強通信號結束標志。程序簡單,思路清晰,易于理解。梯形圖程序如圖所示。

plc交通燈控制電路設計合集

  打開MCGS組態軟件,在組態環境的“用戶窗口”中組態動畫,根據工具箱提供的繪畫工具,設計十字交通燈監控系統畫面如圖所示。

plc交通燈控制電路設計合集
