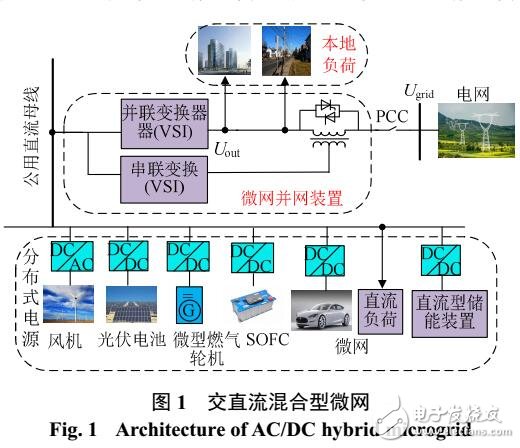

微網是發揮分布式電源效能的有效方式，微網的低電壓穿越能力（low voltage ride through，LVRT）及保證本地負荷正常供電是需要解決的關鍵問題之一。電網側故障超出低電壓穿越要求時產生嚴重過電流，將影響并網逆變器以及關鍵負荷的安全運行。結合微網結構，提出了一種交直流混合型微網及其并網裝置拓撲：當故障電壓在LVRT要求范圍內，改進諧振控制器型（modified proportional resonant，MPR）動態電壓調節器（dynamic voltage restorer，DVR）能夠保證本地負荷穩定運行，抑制諧波電壓對并網點電壓及輸出功率的影響；當故障電壓超出LVRT要求，通過虛擬阻抗控制抑制過電流。建立了微網及并網變換器在不同類型故障下的不同運行模式切換策略。最后，仿真結果驗證了所提拓撲及控制策略的正確性。
