汽車電動車窗和天窗主要由升降控制開關、電動機、升降機構和繼電器等組成，它是利用開關控制電動機的電流方向，實現車窗和天窗的升（關）降（開）。
車窗和天窗電動機都是雙向的，通過改變輸入電樞繞組的電流方向使電動機以不同的方向旋轉。每個車窗和天窗都有一個電動機，是一種不直接接地型電動機。所有電動車窗都有兩套控制裝置如圖一所示，一套為總開關，可由駕駛員通過總控制開關操縱四個車窗的升降；另一套為分開關，分別裝在每個車窗中部，可由乘客操縱身邊車窗的升降。總開關和分開關互不干涉，均可獨立控制。而天窗通過駕駛員操作開關遠程控制天窗的開關。

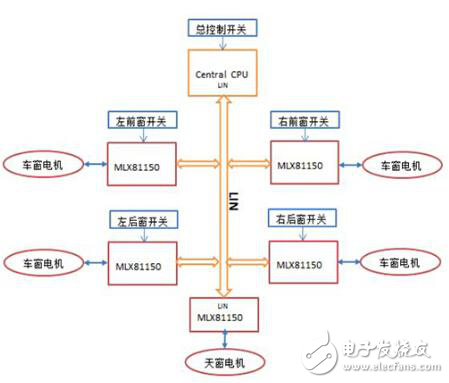

圖1 車窗/天窗控制結構圖
汽車車窗和天窗是LIN總線的完美應用，尤其是駕駛員通過總控制開關操縱四個車窗的升降。當駕駛員操作車窗的開關時，中央ECU單元會通過LIN總線向對應的MXL81150發送指令，MXL81150接受到指令時會控制電機啟動實現車窗或天窗的升（關）降（開）。

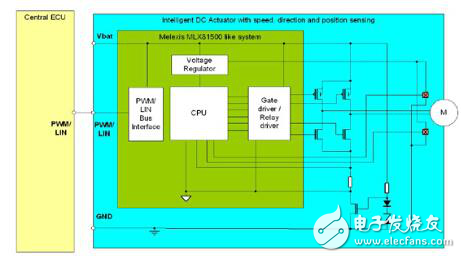

圖2 MCU與MLXMLX81150通訊控制電機示意圖
車窗和天窗電動機都是雙向的，通過改變輸入電樞繞組的電流方向使電動機以不同的方向旋轉。每個車窗和天窗都有一個電動機，是一種不直接接地型電動機。所有電動車窗都有兩套控制裝置如圖一所示，一套為總開關，可由駕駛員通過總控制開關操縱四個車窗的升降；另一套為分開關，分別裝在每個車窗中部，可由乘客操縱身邊車窗的升降。總開關和分開關互不干涉，均可獨立控制。而天窗通過駕駛員操作開關遠程控制天窗的開關。
圖1 車窗/天窗控制結構圖
汽車車窗和天窗是LIN總線的完美應用，尤其是駕駛員通過總控制開關操縱四個車窗的升降。當駕駛員操作車窗的開關時，中央ECU單元會通過LIN總線向對應的MXL81150發送指令，MXL81150接受到指令時會控制電機啟動實現車窗或天窗的升（關）降（開）。
圖2 MCU與MLXMLX81150通訊控制電機示意圖
