眾所周知，現在車載充電器在汽車產業中是非常普遍。在全球提倡環保和低碳節能的重要時期，騎自行車或電動自行車的人也越來越普遍，然而，現在的電動自行車都沒有為手機充電的功能，因此，設計一種電動自行車車載手機充電器無疑是非常有必要的。本文就是利用電動車的太陽能電池板作為電源，設計一種種電動車車載手機充電器，以使騎電動車的人不再為手機充電發愁。
1 系統原理
在電動車的車籃上方位置處安裝一塊太陽能電池板套件，再將單片機控制電路與套件通過線路相連接，在太陽光充足的情況下，太陽能電池板可以工作，將吸收來的光輻射轉換電能，為單片機控制電路提供電流和電壓，再通過單片機控制電路為手機充電。太陽能電池板套件工作時，既可以為充電器單路提供電源，也可以為電動車的其他顯示器件如電動車的實時顯示盤提供電源。
2 系統硬件設計

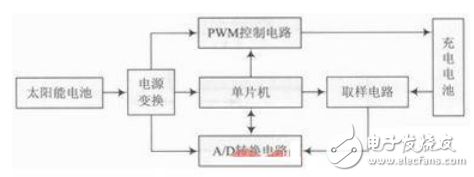

系統的硬件電路主要包括太陽能電池板套件、電源變換電路、采樣電路、處理器、脈寬調制控制器和電池組等，整個系統形成了一個閉環系統。單片機是電路的主要控制部分，PWM電路是整個電路的核心。圖1所示是該充電器的電路框圖。
