描述

我已經在此處解釋了 VI 組件測試器（簽名跟蹤器）的基礎知識，因此我不再重復：https ://create.arduino.cc/projecthub/tolgadurudogan/vi-component-tester-interface-4068fa

這是通過使用變壓器和繼電器對其進行的開發。在這個項目中，我使用了 3V 電信繼電器。我想特別指出的是，您不能直接從 Arduino 或類似微控制器的 I/O 通道驅動繼電器線圈，它會直接燒壞您的控制器。

相反，正如在此實施中所做的那樣；

• 用萬用表確定繼電器線圈的阻抗（我的繼電器線圈通常有 44 歐姆阻抗）

• 確定驅動繼電器的電流范圍：我的繼電器可接受的電壓水平為 2.25-3.90VDC，因此電流范圍為 ~51-88 mA。

• 使用晶體管通過電流驅動線圈。這就是為什么在我的實現中我可以直接使用 12VDC，因為晶體管決定了集電極電流。

鍵盤：由于 Arduino Nano 的幾乎所有數字通道都用于控制繼電器，因此我決定為鍵盤使用模擬輸入。鍵盤本身由 Arduino Nano 的 3.3V 輸出直接供電，每個鍵返回不同的電壓電平。調用key reading函數時，在AI上執行少量讀數，然后取平均值，保證讀數正確。

LED 指示燈：除電源指示燈外，所有 LED 均由電路本身直接控制。電源指示燈實際上有 2 個功能： 如果它閃爍，則系統處于“測試模式”（啟動時）。除此之外，它點亮穩定。

跳線：Jumper_3V3 跳線將關閉以通過 3.3VDC 操作相應的部分。通常所有電路都設計用于 5VDC 電平操作。

電源：12VDC 變壓器用于 VI 簽名跟蹤的交流電壓源。第二個變壓器有 2 個 9VAC 線圈。其中一個配置為為繼電器提供~12VDC 電源，而第二個配置為為 Arduino Nano 提供~10VDC。順便說一句，整個系統能夠在單點直接接受線電壓。

TestProbeConnections：使用母香蕉連接器，因此可以將標準萬用表探頭連接到它們。

示波器連接：為了連接示波器探頭，我剛剛形成了 1.5 mm2 實心電纜芯。

軟件：軟件只是連續讀取鍵盤，并在按下某個鍵時采取定義的操作。啟動時，電源指示燈閃爍然后熄滅。在該系統激活和停用對應于測試電壓電平 3.3V、5V、12V 的繼電器以及電流感應電阻器 47R、1K、10K、1M、10M 之后。然后系統將自身恢復到 3.3V / 47R 并打開電源指示燈（穩定）。

模塊化結構：正如您在照片和電路原理圖上看到的那樣，我將整個設計由不同的板制成模塊化結構，因此可以根據需要進行分解。

連續電流敏感開關（CCS）：它是一種特定的功能設計和編碼，特別是通過47R-1K-10K-1M-10M電流檢測電阻進行正向和反向連續切換。在此模式下，還可以調整測試電壓水平。

享受！

?

?

?

?

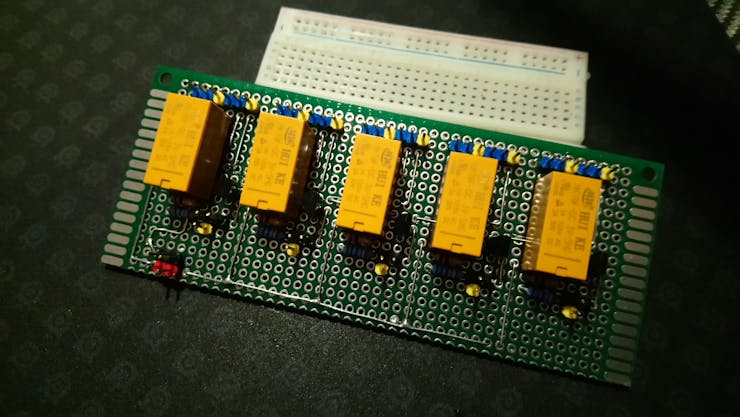

1 / 5 ?繼電器板

?

?

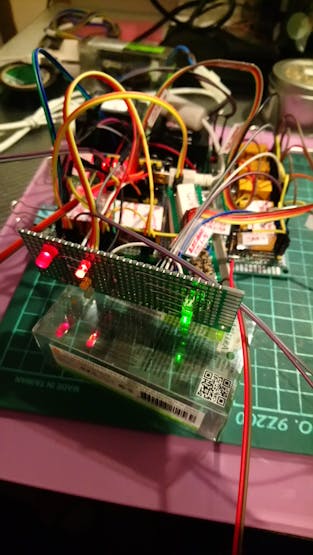

第一次運行

?

?

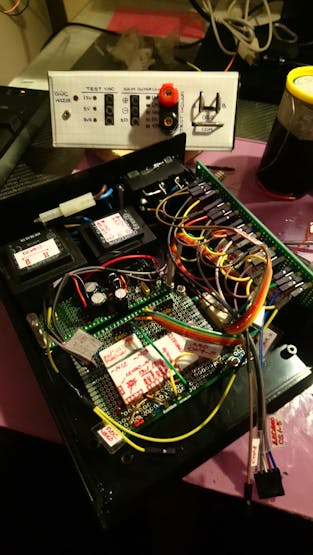

放入外殼

?

?

最終的

?

?
