描述

AVR-IoT 蜂窩迷你板是您下一個蜂窩 IoT 應用的重要補充，它提供了創建安全 IoT 應用的所有基本構建塊。它與 Truphone 的 150MB 90 天 Sim 卡捆綁在一起，覆蓋多個國家/地區。為了安全起見，電路板內置了一個加密 IC，提供安全協議和私鑰的安全存儲，以從遠距離安全地管理和監控您的應用程序。該板提供完整的 Amazon Web Services (AWS) 支持和完整的 Arduino 支持。

最初設定

要在首次使用前準備電路板，請完成以下步驟：

1.斷開電源：斷開開發板的USB-to-C-type數據線，確保可以安全插入SIM卡。

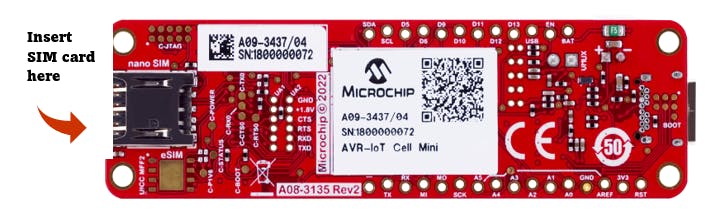

2.插入 SIM：將捆綁的 Truphone SIM 卡插入板背面的插槽中。SIM 卡的邊緣應朝下插入插槽，文字應朝外。

?

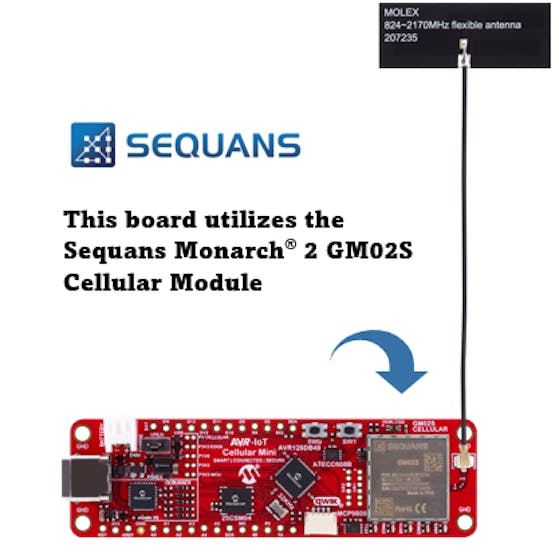

3.連接天線：在板端連接外接天線。對其施加適度的壓力；它會點擊到位。

?

4.重新連接電源：用USB數據線將開發板重新連接到電腦，打開PC上的Curiosity驅動器，雙擊電腦上的CLICKME.HTM文件。這是一個網站鏈接，該網站將顯示入職流程更新。它將顯示設置過程中已完成的每個步驟的進度條。

注冊并激活您的 SIM 卡

接下來的步驟涉及設置和注冊 SIM 卡。該卡需要激活才能使用。

1. 在Truphone 網站上確認您所在的地區有 Truphone 的 LTE-M 覆蓋范圍。

2. 開始注冊過程。

3. 創建一個帳戶并輸入您的 SIM 卡的 ICCID 和 PUK 號碼。

• 大約五分鐘后，您將在注冊的電子郵件收件箱中收到驗證電子郵件。

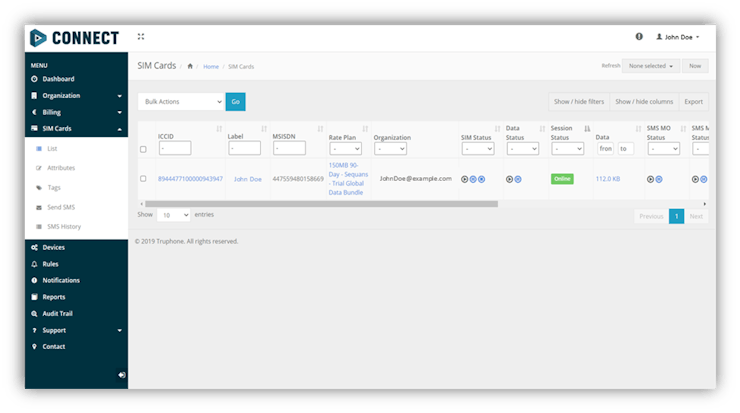

4. 在 Truphone IoT 門戶上激活卡。

• 導航至 Truphone IoT 門戶并通過單擊 ICCID 號碼選擇您的 SIM。
• 向下滾動到狀態部分。如果“SIM 卡”狀態未激活，請單擊綠色的“激活”按鈕。

?

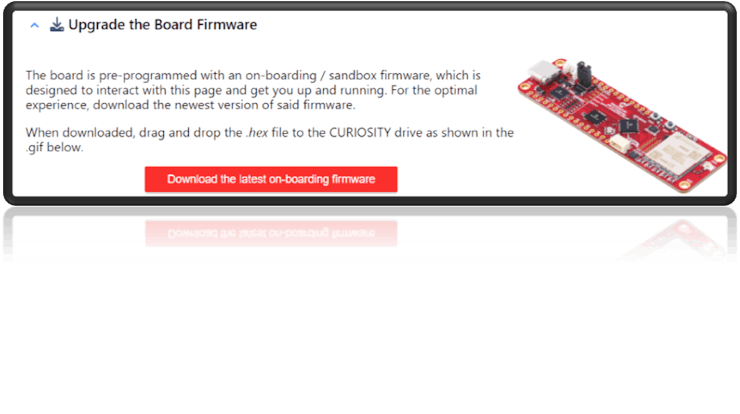

升級開發板固件

?

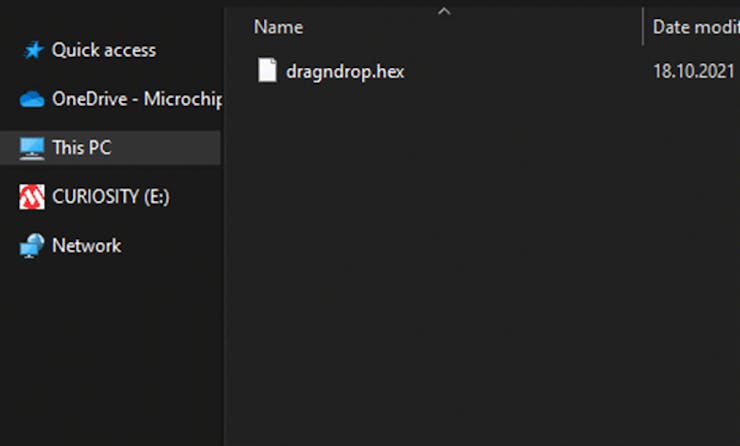

該板已使用入職/沙盒固件進行預編程，該固件旨在與自定義網頁進行交互以幫助您啟動和運行。此頁面包含一個分步過程，其中包含董事會的實時更新。它將顯示 Truphone SIM 卡何時被激活以及您的電路板何時連接到它。它有一個進度表，其中包含每個入職步驟并顯示該過程何時完成。為獲得最佳體驗，請下載最新版本的固件。下載新固件后，將.hex文件拖放到 Curiosity 驅動器中。該過程顯示在下面的.gif 中。在GitHub 網站上找到最新的固件。

?

連接到網絡

?

激活 SIM 卡后，開發板應自動連接到 Microchip 沙盒。

允許最多四分鐘進行初始連接設置。根據電路板的位置，SIM 會嘗試找到不同蜂窩運營商的頻段。連接成功后，頻段設置將被保存。此連接過程最多可能需要 15 分鐘。

SIM 建立連接后，進度條將前進。檢查電路板上的 LED 以了解其“電路板狀態”。與 Truphone 的首次連接可能需要一段時間——最多 15 分鐘。

董事會狀況：

• CELL：在連接嘗試/頻段搜索期間閃爍，如果已建立與蜂窩網絡的連接，則 LED 應亮起。
• CONN：如果已建立與 Microchip Sandbox 的連接，則 LED 將亮起。
• 數據：每當數據發送到 Microchip 沙箱時，LED 將持續關閉和打開。

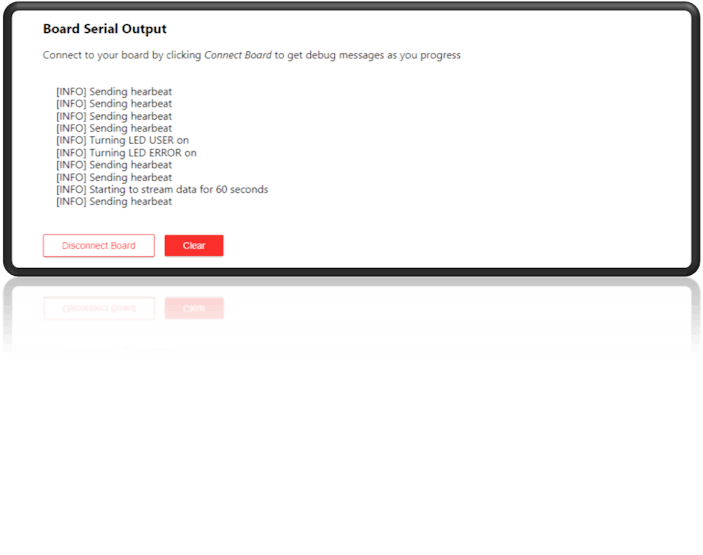

您還可以使用網站上的 Board Serial Output 查看來自開發板的調試消息。下一節將討論利用板串行輸出來調試這些消息。這些消息通過 USB 讀取。

您可以在此過程中隨時訪問Microchip 沙盒。

蜂窩板現已設置完畢，您可以將其用于下一個物聯網項目。

沙箱在收到來自開發板的心跳消息時檢測到連接。此心跳每分鐘發送一次。單擊板上的“SW0”以強制心跳。

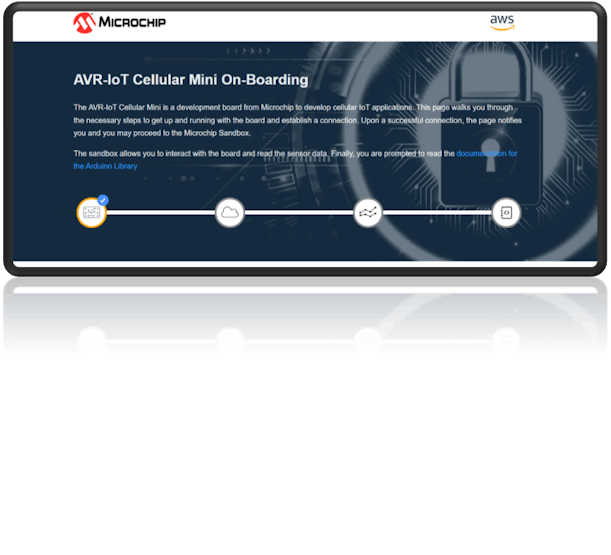

入職頁面

?

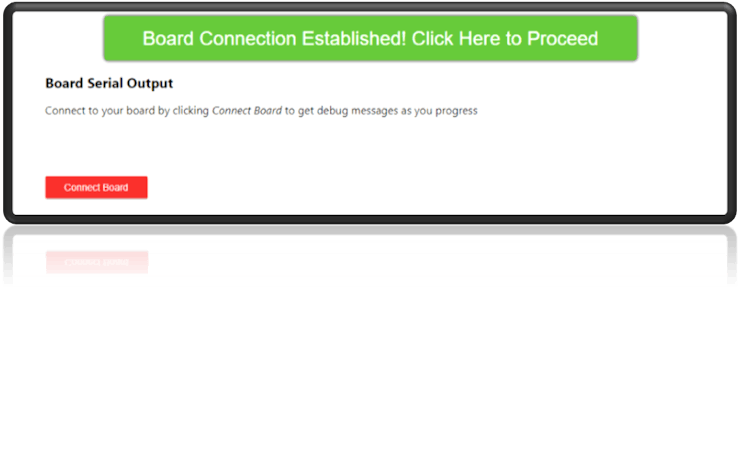

當電路板的連接被接受時，Onboarding 頁面將顯示“Connection Established”按鈕。通過單擊綠色按鈕，您將轉到允許您控制 LED 和流傳感器數據的登錄頁面。流傳感器數據設置包括更改持續時間（分鐘）和頻率（毫秒）。頁面底部的電路板串行輸出允許您連接到電路板以在使用電路板時查看調試消息。我們還在GitHub 上提供了一個指南，當您變得更加習慣并希望切換到您自己的 Amazon Web Services (AWS) 帳戶時，您可以參考該指南。

入職頁面包含一個下一步部分，可以帶您進入文檔以啟動您自己的應用程序程序。該站點包含可幫助您瀏覽蜂窩物聯網板的各種工具，以及指向 Arduino? 庫文檔的鏈接。

?

這取自位于原理圖中的更新信息啟動指南。
