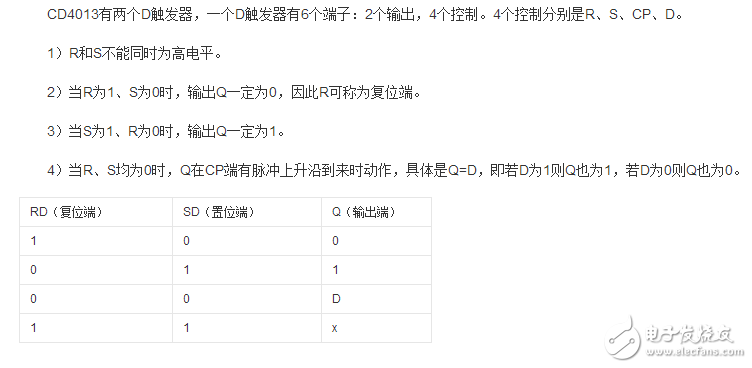

CD4013由兩個相同的、相互獨立的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出。此器件可用作移位寄存器，且通過將Q輸出連接到數據輸入，可用作計數器和觸發器。在時鐘上升沿觸發時，加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關，而分別由置位或復位線上的高電平完成。

　　CD4013的工作原理

　　設電路初始狀態均在復位狀態，Q1、Q2端均為低電平。當fi信號輸入時，由于輸入端異或門的作用（附表是異或門邏輯功能表），其輸出還受到觸發器IC2的Q2端的反饋控制（非門F2是增加的一級延遲門，A點波形與Q2相同）。在第1個fi時鐘脈沖的上升沿作用下，觸發器IC1、IC2均翻轉。由于Q2端的反饋作用使得異或門輸出一個很窄的正脈沖，寬度由兩級D觸發器和反相門的延時決定。當?shù)?個fi脈沖下跳時，異或門輸出又立即上跳，使IC1觸發器再次翻轉，而IC2觸發器狀態不變。這樣在第1個輸入時鐘的半個周期內促使IC1觸發器的時鐘脈沖端CL1有一個完整周期的輸入，但在以后的一個輸入時鐘的作用下，由于IC2觸發器的Q2端為高電平，IC1觸發器的時鐘輸入跟隨fi信號（反相或同相）。本來IC1觸發器輸入兩個完整的輸入脈沖便可輸出一個完整周期的脈沖，現在由于異或門及IC2觸發器Q2端的反饋控制作用，在第1個fi脈沖的作用下得到一個周期的脈沖輸出，所以實現了每輸入一個半時鐘脈沖，在IC1觸發器的Q1端取得一個完整周期的輸出。
