在開關電源設計中，功率變壓器的設計極為關鍵，尤其是工作頻率提高后，要達到電源的功率密度盡量高，同時要滿足較好的EMC指標有一定的難度。下面介紹一種變壓器設計方法，可大大改善開關電源的EMI噪聲。
由于一次側和二次側繞組間寄生電容的存在，變壓器“開關”時，在分界處存在dV/dt，將“靜默層”布置在絕緣膠帶的兩側，即一次側和Vin相連的一端，二次側和地相連的一端，分別布置在絕緣膠帶兩側，可以減小分界處寄生電容的dV/dt。由于場效應管的漏極電壓是波動的，將其繞為骨架的第一層，這樣外層可屏蔽內層發射的電磁場。圖1和圖2給出了兩種低噪聲的繞線技術，可應用在典型的反激變換器變壓器中。

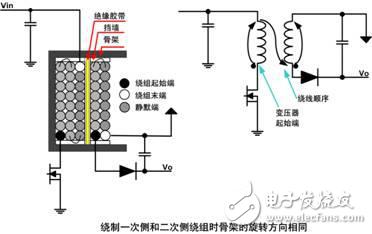

圖 1
方法一：如圖1所示，二次側繞組與二極管連接的末端必須緊鄰絕緣膠帶，因此絕緣膠帶的兩端將有一定大小的dV/dt，但該dV/dt比一次側繞組的漏極相連端與絕緣膠帶相鄰時小得多。此變壓器的優點是二次側繞組的“靜默端”位于最外層，它本身就能很好的屏蔽變壓器的輻射。
圖 2
方法二：如圖2所示，使兩個靜默端與絕緣膠帶相鄰，此變壓器的優點是穿越邊界的共模噪聲減小，但變壓器的外部噪聲比較大，需要在外部繞上銅皮屏蔽（即法拉第屏蔽）。
由于一次側和二次側繞組間寄生電容的存在，變壓器“開關”時，在分界處存在dV/dt，將“靜默層”布置在絕緣膠帶的兩側，即一次側和Vin相連的一端，二次側和地相連的一端，分別布置在絕緣膠帶兩側，可以減小分界處寄生電容的dV/dt。由于場效應管的漏極電壓是波動的，將其繞為骨架的第一層，這樣外層可屏蔽內層發射的電磁場。圖1和圖2給出了兩種低噪聲的繞線技術，可應用在典型的反激變換器變壓器中。
圖 1
方法一：如圖1所示，二次側繞組與二極管連接的末端必須緊鄰絕緣膠帶，因此絕緣膠帶的兩端將有一定大小的dV/dt，但該dV/dt比一次側繞組的漏極相連端與絕緣膠帶相鄰時小得多。此變壓器的優點是二次側繞組的“靜默端”位于最外層，它本身就能很好的屏蔽變壓器的輻射。
圖 2
方法二：如圖2所示，使兩個靜默端與絕緣膠帶相鄰，此變壓器的優點是穿越邊界的共模噪聲減小，但變壓器的外部噪聲比較大，需要在外部繞上銅皮屏蔽（即法拉第屏蔽）。
