　　這個簡單的原則可能最為重要，但卻經常被系統設計者所忽略。功率放大器無法區分

　　噪音、咔嗒聲和信號。如果過早地開啟功放，它會不加區分地放大所有輸入信號。便攜式產

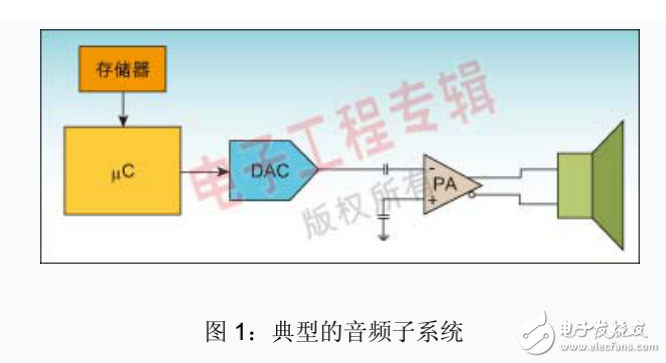

　　品播放電路通常包含數字信號存儲器、數模轉換器（DAC）、功放、揚聲器或耳機（圖 1）。存

　　儲器中的數字信號經過解碼后發送到 DAC 進行轉換，DAC 的模擬輸出通過電容交流耦合到

　　功放的輸入端，放大器必須能夠提供足夠的電流驅動低阻揚聲器。如上所述，放大器使能后

　　將放大進入其輸入端的任何信號，包括有用信號、噪聲、咔嗒或嘭嘭聲。

　　如圖 2 所示，揚聲器放大器連接在 8? 揚聲器和音頻 DAC 之間。DAC 輸出與功放之間

　　的交流耦合電容是必需的，以保證兩個器件具有適當的輸入和輸出偏置電壓。大多數音頻放

　　大器的輸出端含有偏置電壓，為了可靠傳輸音頻信號需要將此偏置電壓預先設置好。在開啟

　　功率放大器之前必須留出一定的時間間隔，以便建立適當的偏置電壓。假如過早地開啟功率

　　放大器，DAC 輸出正處于爬升階段的偏置電壓對于放大器輸入來說相當于一個衰減脈沖。

　　該信號經過-放大器放大后進入揚聲器，產生可聞的咔嗒聲。

　　圖 2 假定功率放大器已經開啟，并在 DAC 開啟之前已經建立輸入偏置。DAC 使能后，

　　節點 A 的電壓會爬升到如圖所示的 DAC 輸出偏置電壓。當 DAC 的偏置電壓爬升時，由耦

　　合電容以及放大器的輸入電阻構成的高通濾波器在節點 B 會產生一個毛刺，經過放大器后

　　的輸出信號等于輸入信號之間的差值［（IN＋）－（IN－）］乘以放大器的增益。
