光伏發電系統的輸出特性受諸多因素影響。本文以順德中山大學太陽能研究院的6 kWp 示范電站以及固定式多角度光伏發電系統為對象，重點分析了太陽輻照度、組件安裝傾角、陰影遮擋效應和PID 現象等光伏陣列失配損失對光伏發電系統輸出性能造成影響的原理及特性。
二、影響光伏發電系統輸出性能的因素分析
2.1太陽輻照度的影響
由于太陽電池光生電流大小與太陽輻照度大致呈線性變化趨勢，因而使光伏發電系統直流輸出功率也呈現相應的線性變化［2］。此處根據順德中山大學太陽能研究院6kWp 示范電站（只考察其中4kWp 使用組串逆變器的部分陣列） 的太陽輻照度和電站運行數據，研究太陽輻照度對光伏發電系統的輸出性能的影響。

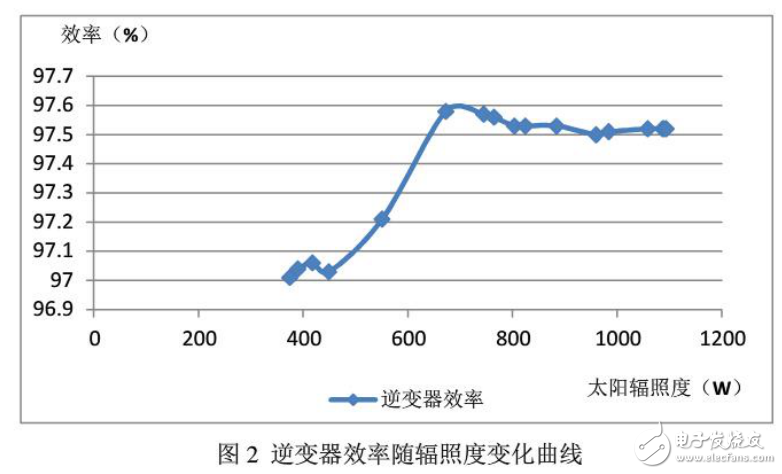

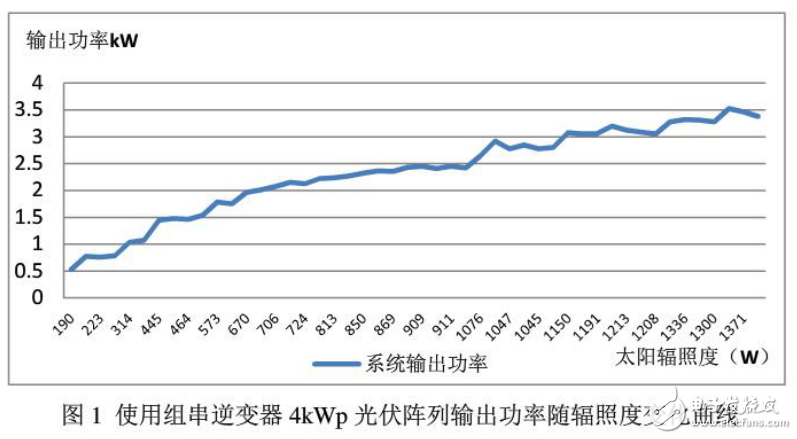

圖1為系統輸出功率隨太陽輻照度的變化曲線，圖線顯示系統的輸出功率與太陽輻照度呈大致的指數上升趨勢，即說明太陽輻照度的變化并不單單影響光伏組件的直流輸出。為此，我們同時研究了不同輻照度情形下逆變器的效率變化曲線，如圖2 所示。由圖2 可知，不同太陽輻照度下逆變器的轉換效率并不相同，隨著輻照度的上升呈現出先上升后趨于平穩的變化趨勢，這一影響使太陽輻照度對光伏陣列輸出的影響呈現出類似指數型的變化趨勢。
