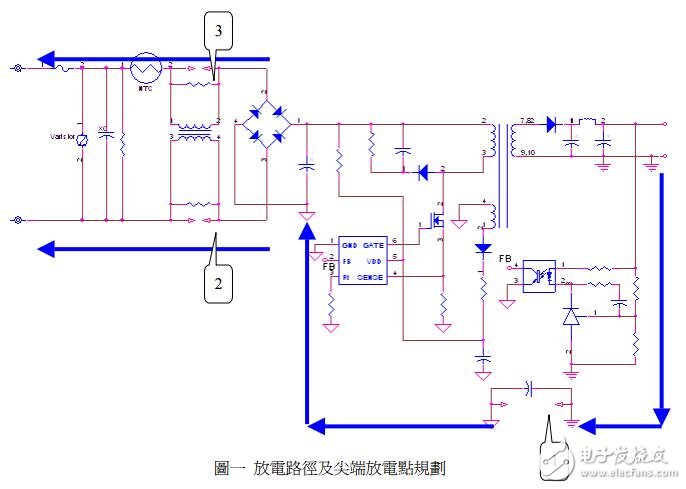

切換式（switch-mode）電源調整器大多以絕緣材質的外殼密封，只有輸出線對外裸露，所以提供了靜電洩放測試時的唯一測試點。由于許多電源調整器是兩線輸入，沒有接到安全地 （safety ground），因此在電路板布局上，需要從輸出端開始預留一條快速的電荷疏導路徑回到輸入側的火線（line）或中性線（neutral）進行電能釋放。光耦合器（photo-coupler）與 Y 電容是跨在變壓器初次級間的兩個零件，若要將次級的電荷疏導到電源端，一般都是靠 Y 電容，因為它高頻阻抗低，且不易損壞。在所規劃的疏導路徑上不可有其他半導體零件，如 PWM IC， MOSFET， TL431 等，以防因電荷的累積造成零件的損壞。
