集成射頻rms功率檢測器提高了3g的效率和性能

　　集成的RF功率檢測器提供了更高的靈敏度、穩定性和簡單性，超過了傳統二極管探測器的可用性。幾乎所有的無線應用都有集成探測器，但是對于使用復雜調制波形的蜂窩電話應用，RMS檢測器通常提供更高的精度。為了建立高效的3G和4G蜂窩系統，工程師們可以利用各種供應商的高性能RMS功率檢測器，包括模擬設備、線性技術和德克薩斯儀器。

　　幾乎所有的無線應用都要求精確測量傳輸和接收信號鏈中的射頻功率。輸入射頻功率的精確測量是在接收信號鏈保持效率至關重要，在自動增益控制（AGC）或自動電平控制（ALC）電路是需要保持在水平最適合模數轉換和解調信號。準確測量輸出功率對于確保符合法規要求至關重要。這里，一個集成的RF功率檢測器將監視通過定向耦合器檢測的輸出功率，并通過模擬數字轉換器（ADC）提供測量信號到數字控制電路，然后根據需要調整功率放大器（PA）增益（圖1）。

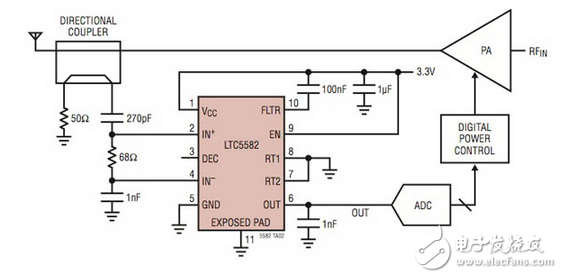

　　Figure 1： In a typical transmitter signal chain， digital control circuitry would adjust power amplifier （PA） gain based on RF power measurements provided by an RF detector such as the Linear LTC5582. （Courtesy of Linear Technology）

　　Engineers can choose from a broad variety of RF power detectors including peak detectors， log detectors， and RMS detectors. While each type offers its own advantages， RMS detectors offer the greatest accuracy in RF power measurement of complex signals with high crest factors found in advanced 3G and 4G cellular networks. High crest factors， or peak-to-average ratios， are inherent in spread-spectrum methods such as orthogonal frequency division multiplexing （OFDM）， and modulation schemes such as higher-order quadrature amplitude modulation （QAM） used in high-speed W-CDMA， WiMAX， and LTE networks.
